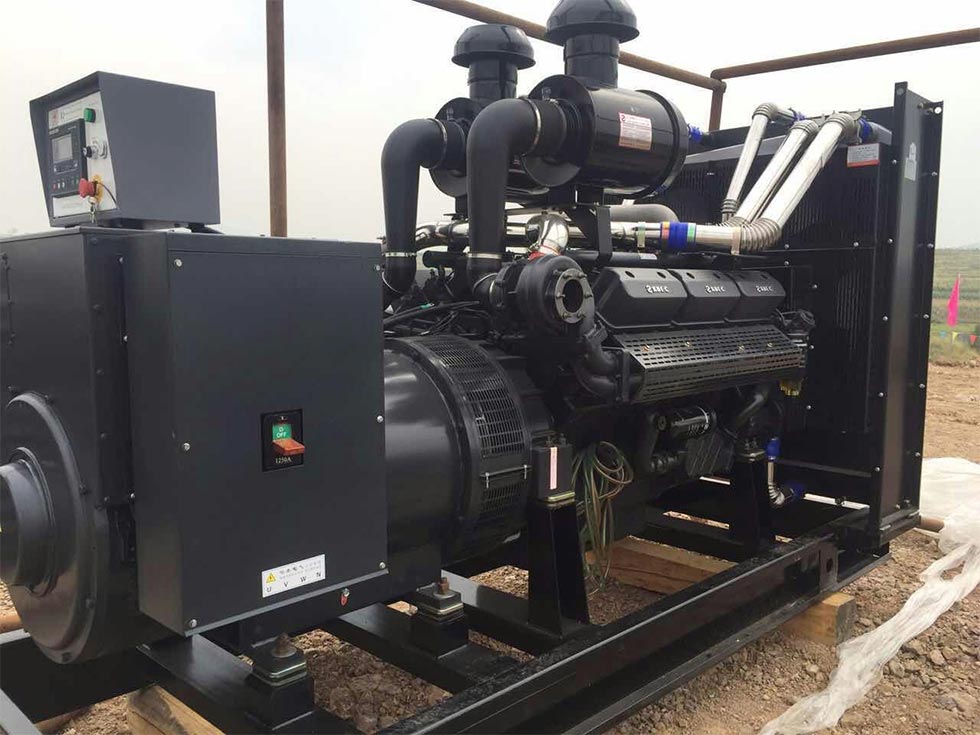

500kW 발전기 세트

Kecheng의 500kW 발전기 세트는 중국에서 제작되었습니다. 장치의 핵심은 Chongqing Cummins 엔진과 Lille을 채택합니다. 자체 시작 제어 시스템과 결합된 세미 브러시리스 발전기로 높은 신뢰성과 신속한 달성 응답. 주전원이 차단된 후 15초 이내에 전원공급이 자동으로 시작되며, 대기 전력은 최대 500kW입니다. 이 제품은 통합 컨테이너화 설계, 컴팩트한 구조, 쉬운 사용을 채택합니다. 이동 및 설치하고 관련 국내 및 국제 표준을 충족합니다. 연료 소비가 적습니다. 작동 및 안정적인 성능으로 인해 요구 사항이 매우 높은 장소에 특히 적합합니다. 병원, 데이터 센터, 산업 단지, 주요 행사 지원 등 전원 공급 연속성을 보장합니다.

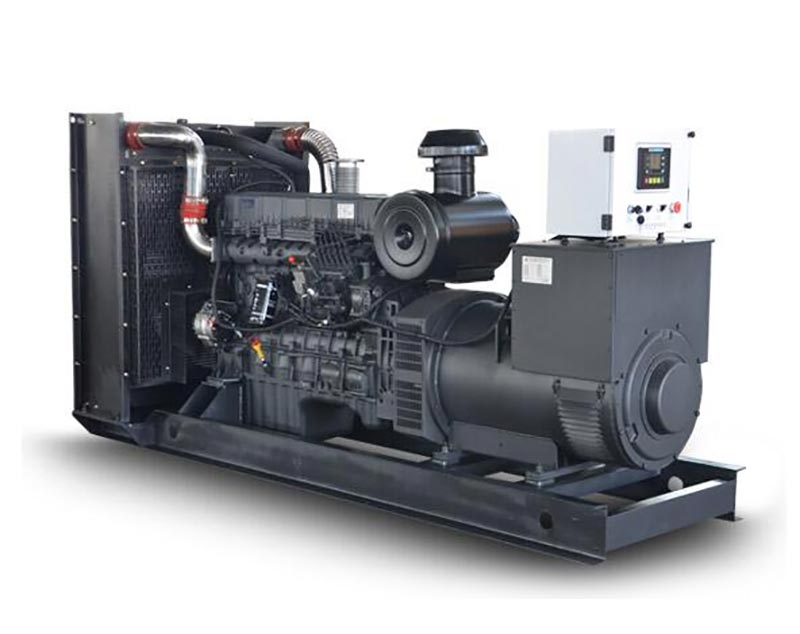

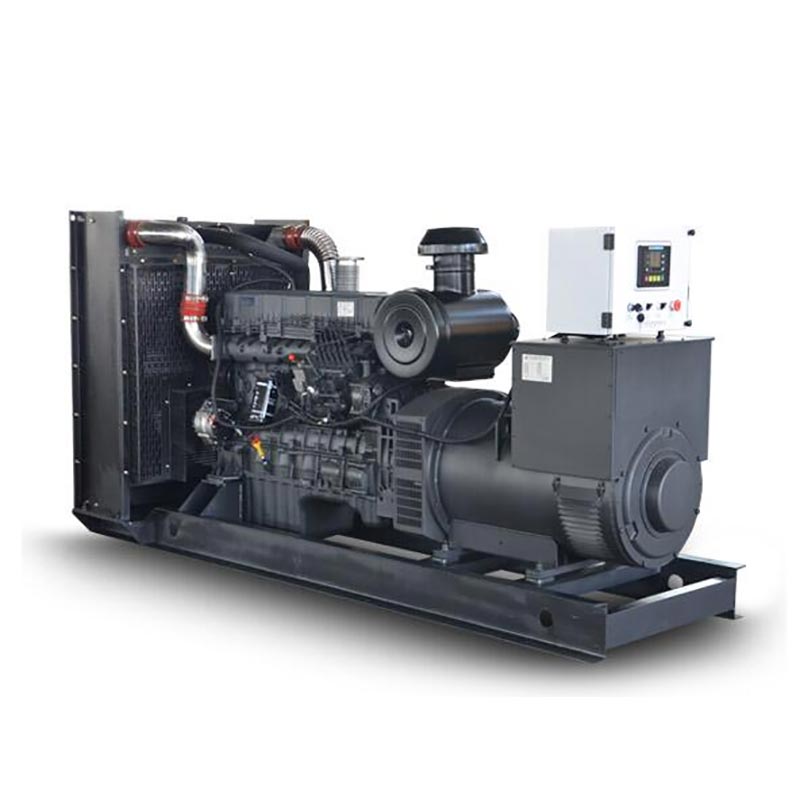

Kecheng 500kW 발전기 세트의 외관 도면

핵심 이점

커민스 엔진 성능 분석

장치의 동력 코어로서 Chongqing Cummins KTA19-G8 엔진은 6기통 인라인 레이아웃, 실린더 직경을 채택합니다. × 스트로크 159mm×159mm, 배기량 18.9L, 터보차저 인터쿨링을 통해 예비 출력 575kW 달성 기술. PT 직접 연료 분사 시스템은 전자 거버너와 결합되어 연료를 절감합니다. 소비전력은 206g/kw·h(75% 부하)로 동급 모델 대비 8% 낮습니다. 디자인 고강도 합금 주철 실린더 블록과 일체형 단조강 크랭크샤프트는 대대적인 정밀 검사를 보장합니다. 간격은 20,000시간을 초과하며 -20℃ ~ 40℃의 넓은 온도 범위에 적합합니다.

Leroy Somer 발전기의 기술적 특징

Lillesemma 브러시리스 발전기(보호 등급 IP23, 절연 등급 H)는 AVR 자동 전압 조정을 채택합니다. 시스템, 정상 상태 전압 조정 비율 ≤±1%, 과도 전압 복구 시간 < 3초, 안전 보장 의료 장비, 정밀 기기 등 민감한 부하의 작동. 발전기에는 다음이 장착되어 있습니다. 전력망이 변동하는 경우에도 안정적인 출력을 유지하는 PMG 영구 자석 여자 시스템. 는 전화 고조파 계수 THF는 2% 미만으로 전력 품질에 대한 엄격한 요구 사항을 충족합니다. 통신 기지국 등

지능형 자체 시작 시스템

500kW 디젤 발전기 세트에는 LCD 중국 액정 수치 제어 시스템이 장착되어 있으며 ATS를 지원합니다. 이중 전원 공급 장치 스위칭 및 주전원 저전압 감지 기능(응답 시간 < 0.5초), 3회 시동 재시도 로직 및 결함 자가 진단. 워터 재킷과 결합된 24V DC 시동 시스템 히터는 -15℃ 환경에서 99%의 시동 성공률을 달성합니다. 원격 모니터링 모듈은 16개를 업로드할 수 있습니다. 실시간으로 전압, 주파수 및 오일 압력과 같은 작동 매개 변수를 지원하고 사이의 데이터 액세스를 지원합니다. 모바일 앱과 PC.

기술적인 매개변수

발전기 기능

구조 설계 하이라이트

• 모듈형 레이아웃: 엔진, 발전기 및 제어 시스템은 충격 흡수 패드를 통해 유연하게 연결되어 진동 전달(진폭 0.3mm 이하)을 줄이고 장비의 서비스 수명을 연장합니다.

- 저소음 최적화 : 이중층 차음커버 사용(내부 흡음면 + 철판 외층), 임피던스 복합 머플러와 결합하면 소음을 75dB(a)까지 줄일 수 있습니다. 옵션으로 방음박스 모듈이 필요합니다.

- 유지관리 편의성 : 엔진의 오일필터, 연료필터 등 취약한 부품을 중앙에 배치하였습니다. 일상적인 유지 관리에는 주변 구성 요소를 분해할 필요가 없으므로 유지 관리 시간이 50% 절약됩니다.

환경 적응성

이 장치는 GB/T 2423.16 금형 테스트(등급 ≤2) 및 내진 강도 테스트(수평 가속도 0.2g)를 통과했습니다. 고도 1000m 이하, 상대습도 90% 이하의 환경에서 오랫동안 작동할 수 있습니다. 응축). 연료 시스템은 0# 디젤(여름) 및 -10# 디젤(겨울)과 호환되며 유황분리기(여과정밀도 10μm)로 유황 함량이 높은 연료가 사용되는 지역에서도 신뢰성 보장 내용.

사용방법

시작 전 프로세스 확인

• 연료 시스템: 연료 탱크의 연료 레벨이 ≥30%인지 확인하고 연료 밸브를 열고 탱크 안의 공기를 모두 배출합니다. 파이프라인(저항이 증가할 때까지 연료 펌프를 손으로 누르십시오). - 전기 시스템: 배터리 전압 ≥24V, 제어판은 "대기" 상태를 표시하고 비상 정지 버튼이 재설정됩니다. - 기계검사 : 오일 레벨은 계량봉의 H/L 표시 사이에 있어야 하며 냉각수 레벨은 팽창의 2/3에 도달해야 합니다. 팬 벨트의 장력은 프레스 편향이 10-15mm가 되도록 해야 합니다.

시동 작업 단계

• 자동 모드: 제어판 손잡이를 "자동"으로 돌리면 시스템이 주 전원 모니터링 모드로 들어갑니다. 상태. 주 전원이 중단되면 자동으로 시작됩니다(성공 후 ATS 전환 시간). 시작 시간은 10초 미만입니다.)

- 수동 모드: "시작" 버튼을 3초간 길게 누르세요. 속도가 1500rpm으로 올라가고 전압이 안정화되면 출력 회로 차단기를 닫습니다(50±0.5Hz를 표시하는 주파수 측정기에 주의하십시오).

- 부하 요구 사항: 시동 후 3분간 공회전(유압 ≥0.3MPa)하고 점차적으로 부하를 증가시켜 50%이며, 10분 동안 실행한 후 최대 부하까지 늘릴 수 있습니다.

차단 동작 사양

• 정상 정지: 먼저 부하를 제거하고 엔진을 5분간 공회전시킵니다(터보차저가 꺼지는 것을 방지하기 위해). 과열), "정지" 버튼을 누른 다음 속도가 0으로 떨어지면 연료 밸브를 닫습니다.

- 비상정지 : 유압이 0.2MPa 이하일 때, 수온이 105℃를 초과하거나 비정상일 때 소음이 발생하면 즉시 빨간색 비상 정지 버튼을 누르십시오. 사고 발생 후, 사전에 결함을 확인해야 합니다. 다시 시작.

- 장기 정지: 일주일에 한 번 시동(30분 동안 작동), 매월 배터리 전해액 교체(해당되는 경우) 주변 습도가 75% 이상), 연료 탱크에 방부제를 첨가하십시오.

지침

환경 요구 사항

• 설치 장소 : 기기와 벽 사이의 거리는 1.5m 이상이어야 하며, 공기의 면적은 1.5m 이상이어야 합니다. 유입구는 찬 공기의 순환을 보장하기 위해 2.5㎡ 이상이어야 합니다. (1kW당 3m3/min 공기량이 필요합니다.) 권력의).

- 배출 요구 사항: 배기관에는 레인 캡이 장착되어 있어야 합니다. 수평 단면의 경사 3° 이상이어야 합니다. 배출구는 공기 흡입구로부터 멀리 떨어져 있어야 합니다(5미터 이상의 거리). 배기가스의 역류를 방지합니다.

- 화재 예방 규정: 전산실에는 8kg 건조분말소화기 2개가 비치되어 있습니다. 거리 오일탱크와 본체 사이의 거리는 1m 이상이어야 합니다. 지면은 오일 누출을 방지하기 위해 처리되어야 합니다. 에폭시 수지 코팅을 사용하는 것이 좋습니다).

유지보수 주기

안전 경고

운전 중 난간을 여는 것은 엄격히 금지되어 있습니다. 발전기 끝 덮개의 표면 온도는 120℃에 도달하면 화상을 입을 수 있습니다. 유지보수 전에 주 회로 차단기를 분리하고 "Do"를 수행해야 합니다. 닫히지 않음' 표시가 걸렸습니다. 커패시터 방전 시간은 5분 이상이어야 합니다. 뇌우 시즌에는 접지 저항은 4Ω 이하로 테스트되어야 하며 피뢰기의 작동 전압은 다음과 같이 설정되어야 합니다. 420V(라인 전압).

적용사례

Kecheng의 500kW 발전기 세트는 칭다오항 자동화 터미널(향후)과 같은 핵심 프로젝트에 사용되었습니다. 2023년 사용) 및 Qilu 병원의 비상 전원 공급 시스템(2024년 설치 예정). 동안 2024년 웨이팡 하계 전력 배급 기간에 한 화학 기업이 이 장치를 채택하여 주요 생산 라인의 지속적인 운영. 평균 평균 시간을 기준으로 총 1,260시간 동안 전력을 공급했습니다. 480시간의 실패 사이. 연료 소모량은 동급 브랜드 대비 1.2톤 감소했습니다.
