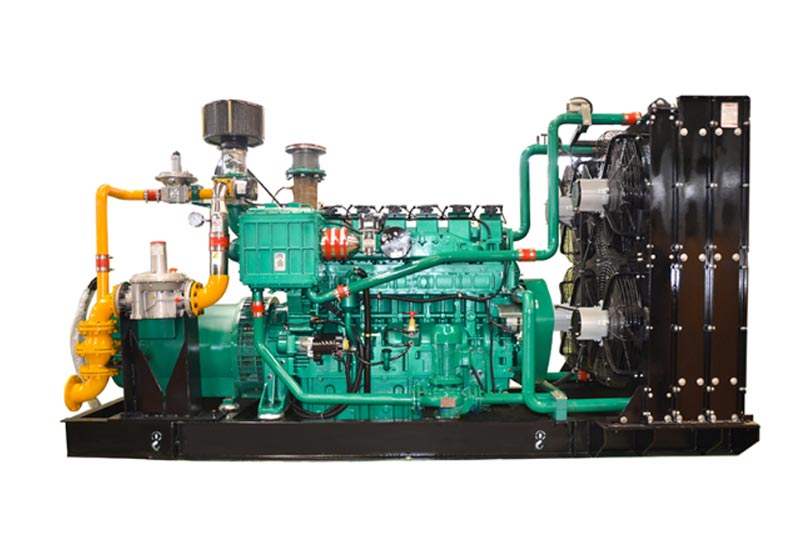

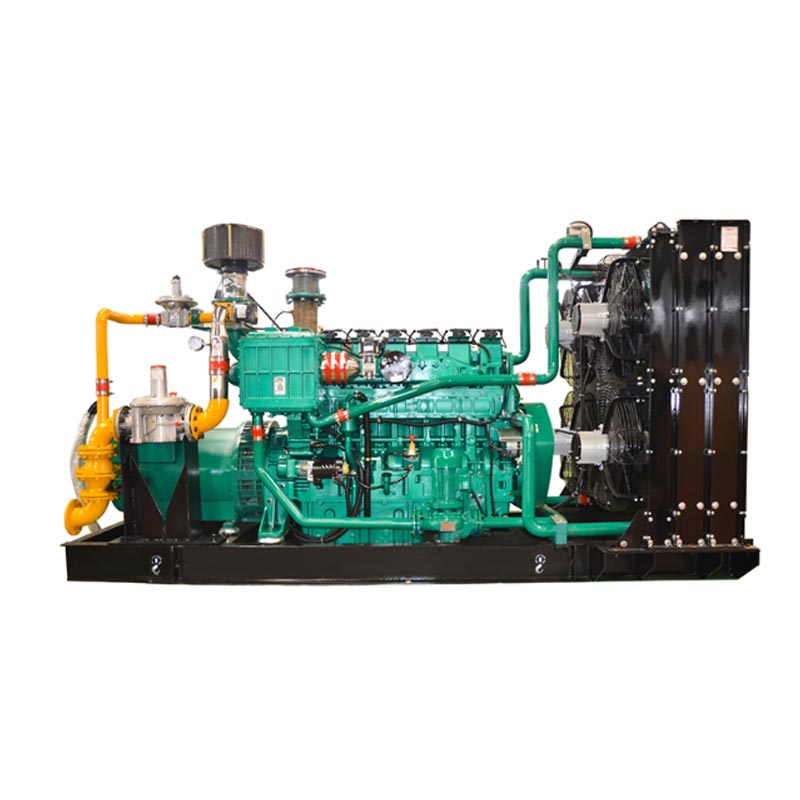

양돈장용 바이오가스 발전기 세트

중국 Kecheng의 돼지 농장용 바이오가스 발생기 세트는 돼지 농장의 분뇨 및 하수를 처리하고 에너지를 얻을 수 있습니다. 자급 자족. 이 장비는 축산 농장의 바이오가스를 변환하기 위해 특별히 설계되었습니다. 적응할 수 있다 바이오가스 농도 및 불순물 함량의 변동을 최소화하고 발전용으로 안정적으로 작동합니다. 단위는 바이오가스 전처리, 고효율 내연기관, 발전기, 폐기물 등을 포함한 통합 설계 열회수 장치. 전기를 생산할 뿐만 아니라 생산이나 일상생활에 필요한 열에너지를 회수하여 이를 통해 에너지의 포괄적인 이용률을 향상시킵니다. 제품 전력 범위는 50~200kW이며 사육장의 구체적인 재고 규모와 바이오가스 생산량에 따라 맞춤화될 수 있습니다. 핵심 구성 요소에는 2년 또는 8,000시간 보증 서비스가 제공됩니다. 이 시스템은 중소기업뿐만 아니라 대규모 돼지 농장은 분뇨 및 하수의 자원 활용을 효과적으로 달성하고 운영 비용을 절감하며 친환경적이고 에너지 절약형 순환 생산 모델을 구축합니다.

적용 시나리오(양돈장 전용 시나리오)

1. 돼지농장은 자체 전원을 사용합니다.

• 적용 가능한 시나리오: 돼지우리 조명, 사료 처리 장비(분쇄기, 혼합기), 환경 제어 장비(팬, 워터커튼, 온도조절기), 분뇨처리장비(교반펌프, 고액분리기)

• 핵심가치: 전력망의 전력공급을 대체하고 전기요금을 절감한다. 500두의 돼지를 보유하고 있는 돼지농장은 하루 평균 120kW·h의 전력을 생산해 약 연간 전기요금 30,000위안). 정전시 비상전원 역할을 하여 돼지사육장의 환기와 온도조절이 중단되지 않도록 하여 돼지의 폐사를 예방하십시오. 스트레스 때문에.

2. 바이오가스 폐열 회수 및 활용

• 적용 가능한 시나리오: 돼지사 내 겨울 난방(자돈 인큐베이터, 비육돈사), 바이오가스 단열 발효조(발효온도 35~40℃ 유지 및 바이오가스 생산량 증가), 가열/온열 직원 생활 공간의 물

• 핵심 가치: 발전기 세트의 폐열 회수율은 ≥80%입니다. 50kW 모델은 평균 하루 150MJ의 열로 1000제곱미터 규모의 돼지우리의 난방 수요를 충족하여 석탄/가스 비용을 절감합니다. 난방, 그리고 "발전 + 난방"의 이중 이점을 달성합니다.

3. 계통연계발전(잉여전력 수익증대)

• 적용 가능한 시나리오: 대규모 돼지 농장(2,000마리 이상의 돼지 사육), 충분한 바이오가스 생산(일일) 바이오가스 생산량 ≥500 입방미터), 자체 사용 후 잉여 전력은 국가 전력에 연결됩니다. 그리드

• 핵심 가치: 국가 신에너지 그리드 연결 보조금(0.3~0.5위안/kW·h)을 연간 1회 제공합니다. 200kW 모델의 경우 약 120만kW·h의 전력망 연계로 추가 수익 창출 360,000~600,000위안. 동시에 환경 보호 정책 요구 사항을 준수하고 도움을 줍니다. 돼지 농장에 "녹색 사육 시범 농장"이라는 칭호를 부여합니다.

4. 분뇨 및 하수처리 지원시설

• 적용 가능한 시나리오: 양돈장용 바이오가스 발생기 세트는 양돈장의 바이오가스 소화조 및 고액 분리기와 연결할 수 있습니다. 힘 발전기 세트에서 생성된 에너지는 분뇨 처리 시스템에 직접 공급되어 "분뇨 → 바이오가스 → 전기 → 분뇨 처리"

• 핵심 가치: 분뇨 및 하수 처리 장비의 높은 전력 비용 문제를 해결하는 동시에 비용을 절감합니다. 직접적인 바이오가스 배출로 인한 환경 오염 및 환경 보호 요구 사항 충족 "대규모 가축 및 가금류 사육으로 인한 오염 방지 및 통제에 관한 규정".

제품 장점 (양돈장의 문제점을 해결하기 위한 설계)

기술적인 매개변수(돼지 농장에서 일반적으로 사용되는 모델)

기술적 특징 (양돈농장 맞춤형 설계)

1. 바이오가스 전문 전처리 시스템

• Kecheng의 "3단계 전처리 장치": 1단계 건식 탈황(황화수소를 제거하여 탈황 방지) 내연기관 부식), 2단계 사이클론 탈수(바이오가스에서 수증기를 분리하여 실린더 내 물 축적 방지) 및 3단계 압력 안정화 밸브(바이오가스 압력을 안정화하여 바이오가스 생산 변동으로 인한 불안정한 단위 속도를 피하십시오. 이는 바이오가스 생산의 특성에 적합합니다. 돼지 농장의 바이오가스 "고유황, 고습도 및 큰 생산량 변동".

2. 부식 방지 전원 시스템

• 내연 기관에는 바이오가스 특수 피스톤 링(내마모성 주철로 제작)이 장착되어 있습니다. 크롬도금층)과 밸브(스테인리스 재질)로 황화수소 부식에 견딜 수 있음 바이오가스에 사용되며 수명이 15,000시간으로 연장됩니다(일반 디젤 엔진보다 50% 더 깁니다). 구성 요소). 스파크 플러그는 바이오가스의 불완전 연소를 방지하기 위해 탄소 방지 침전물 설계를 채택했습니다. 탄소 침전물을 발생시켜 점화 실패를 초래합니다.

3. 돼지농장 전용 지능형 제어 시스템

• 양돈장 전용 KCPLC-02 컨트롤러를 장착하여 다음을 지원합니다. ① 바이오가스 자동 적응 농도(메탄 농도가 45% 미만일 때 자동으로 부하를 감소시키고 자동으로 엔진 정지를 방지하기 위해 75%보다 높을 때 부하를 증가시킵니다. ② 온도조절과 연동된다. 바이오가스 소화조(발전기 세트의 폐열은 바이오가스 소화조의 단열을 위해 우선적으로 처리됩니다. 온도가 35℃ 이하로 떨어지면 폐열 밸브가 자동으로 열립니다. ③ 모바일을 통한 원격 모니터링 APP(발전량, 바이오가스 소비량, 고장 경보 보기, 양돈장 원격 관리에 적합) 관리자).

4. 폐열의 단계적 활용을 위한 설계

• "이중 루프 폐열 회수" 채택: 첫 번째 루프는 실린더 라이너에 있는 물의 폐열을 회수합니다. 내연 기관(온도 80-90℃) 및 돼지우리 난방용으로 공급합니다. 는 두 번째 회로는 배기가스에서 폐열을 회수하고(온도 400~500℃) 발효온도를 유지하기 위해 바이오가스 소화조의 물을 열교환기를 통해 순환시키고, '발전 → 난방 → 바이오가스 생산량 증가'의 에너지 사이클 달성, 15% 더 많은 에너지 생성 일반 단위보다 가치가 높습니다.

5. 방폭형 안전 설계

장치의 전기 시스템은 Ex dIIB T4의 방폭 등급을 채택합니다(가연성 및 환경에 적합함). 바이오가스의 폭발성 특성). 바이오가스 파이프라인은 304 스테인리스 스틸(부식 방지 및 폭발 방지). 전처리 시스템에는 바이오가스 누출 경보(감도 ≤0.1% VOL)가 장착되어 있습니다. "폭발성 가스 대기용 전기 장치" GB 3836.1 표준을 준수합니다. 안전을 확보하다 돼지농장 운영.

이용방법(양돈농장의 간단한 운영과정)

1.시동 전 점검(매일 필수)

2. 시동 동작(주로 자동 모드)

1. 전처리 시스템 시작: 바이오가스 소화조의 배출 밸브를 열고 전처리 시스템을 시작합니다. (탈황팬, 탈수펌프)를 설치한 후 5분간 가동시킵니다. 바이오가스(메탄)의 순도를 높인 후 농도 ≥50%) 압력이 안정되고 바이오가스를 장치로 연결하는 밸브를 엽니다.

2. 장치 시작: 컨트롤러 터치 스크린에서 "자동 시작"을 클릭합니다. 장치가 30초 동안 예열된 후(연장) 저온 환경에서는 최대 1분), 시작하세요. 회전 속도를 관찰하십시오(점차적으로 증가). 1500r/min), 바이오가스 입구 압력(0.8-1.2kPa), 발전 전압(380V±5%). 일단 매개변수 안정화하고 자동으로 로드합니다(첫 번째 로드는 50%를 초과하지 않습니다). 10분 동안 실행한 다음 최대 속도로 늘립니다. 로드.

3. 폐열 활용 설정: 필요에 따라 폐열 회수 밸브를 조정합니다. 돼지우리가 필요할 때 가열, "가열 회로"를 엽니다. 바이오가스 소화조에 단열이 필요할 때 "바이오가스 단열재"를 엽니다. 회로". 컨트롤러는 자동으로 온도를 모니터링하고 밸브 개방을 조정합니다.

3. 운전 모니터링(일상 관리)

• 2시간마다 주요 매개변수를 기록합니다: 발전, 바이오가스 소비, 메탄 농도 및 폐열 공급 온도(돼지용 난방 ≤60℃, 바이오가스 소화조용 단열재 ≤40℃). 바이오가스 때 농도가 45% 미만인 경우 즉시 바이오가스 소화조의 발효 상태를 확인하십시오(예: 공급 속도, 교반 빈도 등).

• 컨트롤러 경보 처리: "낮은 바이오가스 압력"과 같은 경보가 발생하는 경우(바이오가스 배출 밸브를 확인하십시오.) 소화조), "고온"(냉각계의 스케일 청소) 또는 "탈황기 고장"이 발생하면 부하를 줄이고 먼저 기계를 정지해야 합니다. 결함이 제거된 후에만 기계를 작동할 수 있습니다. 다시 시작되었습니다.

4. 운전 정지(매일 업무 종료 시 또는 오작동 시)

1. 부하 감소 및 정지: 먼저 점진적으로 부하를 내리고(부하를 0으로 감소) 연결 밸브를 닫습니다. 바이오가스를 장치에 공급하고, 전처리 시스템을 5분 동안 작동 상태로 유지합니다(파이프라인의 잔류 바이오가스 퍼지). 그런 다음 컨트롤러에서 "중지"를 클릭하면 장치가 정지하기 전 3~5분 동안 무부하로 실행됩니다.

2. 시스템 정지 : 전처리 시스템(탈황팬, 탈수펌프) 정지, 출구밸브 폐쇄 바이오가스 소화조의 (장시간 동안 기계를 가동하지 않는 경우) 바이오가스 누출이나 오일이 있는지 확인하십시오. 장치에서 누출된 물질을 제거하고 장치 표면의 먼지를 청소하십시오.

3. 데이터 기록 : 하루의 총 발전량, 총 바이오가스 소비량, 운영 시간을 다음과 같이 기록합니다. 원가 계산 및 보조금 신청의 기초.

안전 및 보호(돼지 농장에 대한 주요 규정)

1. 설치 안전성(기본 요구사항)

• 부지 선정 기준: 장치는 바이오가스 소화조의 풍하 방향에 설치되어야 합니다(적어도 바이오가스 소화조에서 10m 떨어진 곳), 돼지우리의 사료 저장 구역 및 화염 발생원(예: 보일러 및 스토브로). 설치 장소는 환기가 잘 되어야 합니다. 장치 부피의 최소 20배), 바닥은 스파크가 발생하지 않아야 합니다(예: 시멘트 + 정전기 방지) 코팅).

• 방폭 설계: 바이오가스 파이프라인은 방폭 파이프 피팅(예: 구리 밸브 등)을 사용해야 합니다. 충격으로 인한 불꽃 발생), 방폭형 압력 릴리프 밸브는 10m마다 1개씩 설치해야 합니다. 파이프라인. 전기 장비(조명, 스위치 등)는 방폭형이어야 합니다. 엄격히 금지되어 있습니다. 장치 근처에서 작업할 때는 비방폭 도구를 사용하십시오.

• 화재 예방 구성: 설치 구역에는 4kg 건조 분말 소화기(≤5개) 2개가 구비되어 있습니다. 장치에서 미터 떨어져 있음) 및 화재 모래밭(부피 ≥0.5m³). "화염금지"와 같은 경고 표시 및 "인화성 및 폭발성"을 설치하고, 소방시설의 유효성을 정기적으로 점검하고 있습니다.

2. 운영 안전(인사 규범)

• 인증된 직원: 운영자는 Kecheng Electric Power(바이오가스 안전, 단위)의 전문 교육을 받아야 합니다. 운영), 직책을 맡기 전에 평가를 통과하고 인증서를 취득하십시오. 무면허 인력은 단위 운영을 엄격히 금지합니다.

• 작동 금기 사항: 장치가 작동 중일 때 바이오가스 파이프라인이나 방폭 구성 요소를 분해하지 마십시오. 운영 중. 설치 장소에서는 담배를 피우거나 화염을 사용하지 마십시오. 바이오가스 누출 점검 시 적용 파이프 연결부에 비눗물을 묻히십시오(화염 감지는 엄격히 금지됩니다). 기포가 발견되면 기계를 정지하세요 즉시 처리합니다.

• 개인 보호: 작업 시 정전기 방지 작업복과 미끄럼 방지 신발을 착용하십시오. 방진마스크와 장갑을 착용하세요 탈황제와 접촉 시(탈황제에 의한 피부 자극을 방지하기 위해) 정전기 방출을 터치하세요. (인체의 정전기를 방출하기 위해) 설치 장소에 들어가기 전에 장치를 제거하십시오.

3. 안전성 유지(정기점검)

• 전원 및 가스 차단: 유지보수 전 장치의 전원 공급을 차단해야 합니다(메인 전원을 끄십시오). 스위치), 바이오가스 파이프라인의 밸브는 닫혀야 하고 파이프라인의 잔류 바이오가스는 제거되어야 합니다. 질소 또는 공기로 퍼지(메탄 농도가 0.5% 이하로 감지된 후에만 작업을 수행할 수 있음) 권). "정비 중, 시동하지 마십시오"라는 경고 표시를 걸어야 합니다.

• 구성품 유지 관리 : 탈황기 교체 시에는 통풍이 잘 되는 환경에서 실시해야 합니다. 오래된 탈황기는 밀봉해야 합니다(환경 오염을 방지하기 위해). 내연기관을 정밀검사할 때 엔진의 경우 불꽃이 쉽게 발생하는 도구(예: 강철 렌치 등)의 사용을 엄격히 금지합니다. 구리 렌치를 사용하는 것이 좋습니다).

• 정기점검 : 바이오가스 누출 경보감도 및 방폭형 밀봉성능 전기 장비는 한 달에 한 번 검사됩니다. 바이오가스 파이프라인의 벽 두께는 1년에 한 번 검사됩니다. 분기 (부식 및 천공 방지). Kecheng Electric에서 종합적인 안전 평가를 실시합니다. 1년에 한 번 전력 엔지니어.

4. 비상대응(돌발상황)

• 바이오가스 누출: 즉시 기계를 멈추고, 바이오가스 탱크와 장치의 바이오가스 밸브를 닫고, 모두 켜십시오. 설치 장소에 환기 설비를 설치하고 인원을 바람이 부는 방향으로 대피시키고 엄격히 금지합니다. 모든 전기 장비(예: 조명, 휴대폰)의 스위치. 메탄 농도가 아래로 떨어진 후 0.5%, 누수점을 확인하고 수리하세요.

• 화재사고: 즉시 기계를 정지시키고 가스공급을 차단한다. 건조 분말 소화기를 사용하여 불을 끄십시오(바이오가스는 공기보다 가볍고 물로 덮을 수 없으므로 불을 끄기 위해 물을 사용하지 마십시오). 에 동시에 119에 신고해 돼지농장 직원과 돼지를 안전한 곳으로 대피시키세요. 불을 끈 후 화재가 발생하면 화재 원인을 조사하십시오(예: 전기 단락 또는 화염 점화).

• 장치 고장 정지: 바이오가스 중단으로 인해 정지되는 경우 백업 전원 공급 장치(예: 디젤 발전기)은 돼지우리의 환기와 온도 조절을 보장하기 위해 즉시 작동되어야 합니다. 양돈장용 바이오가스 발생기 세트가 기계적 고장으로 인해 정지하는 경우 Kecheng Electric Power(400-xxx.xxxx)의 A/S 서비스에 문의하십시오. 우리 2시간 이내에 응답하고 24시간 이내에 현장 수리를 실시합니다.
