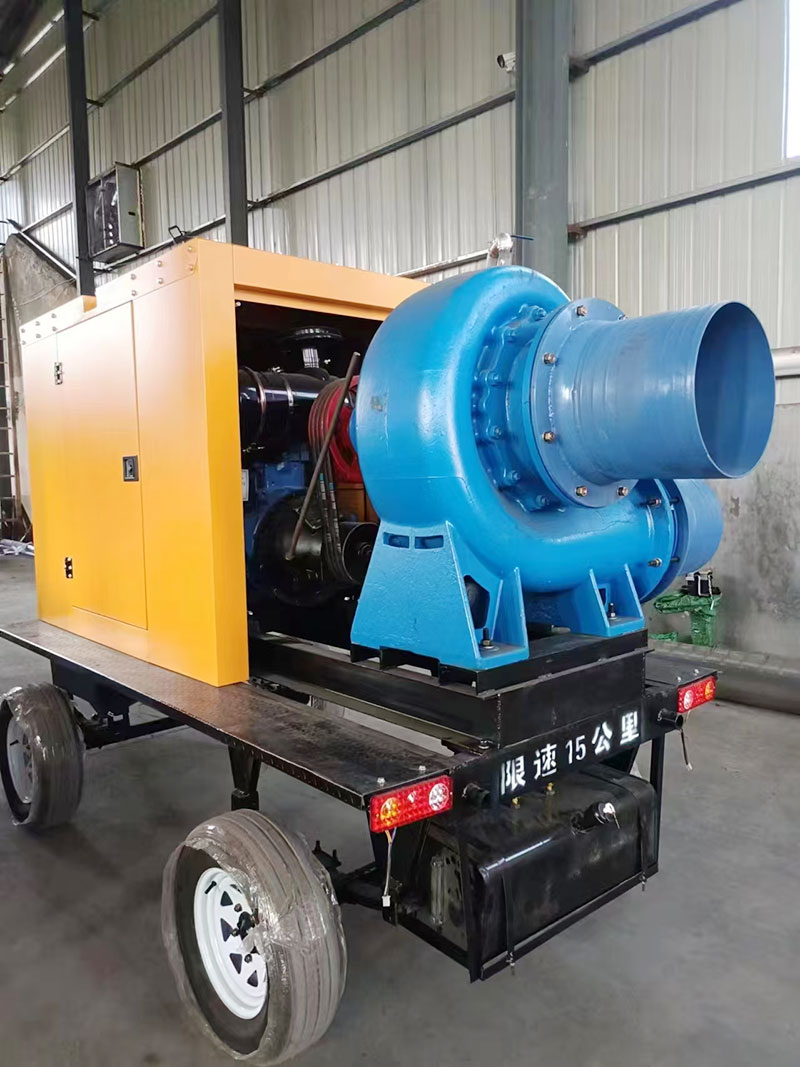

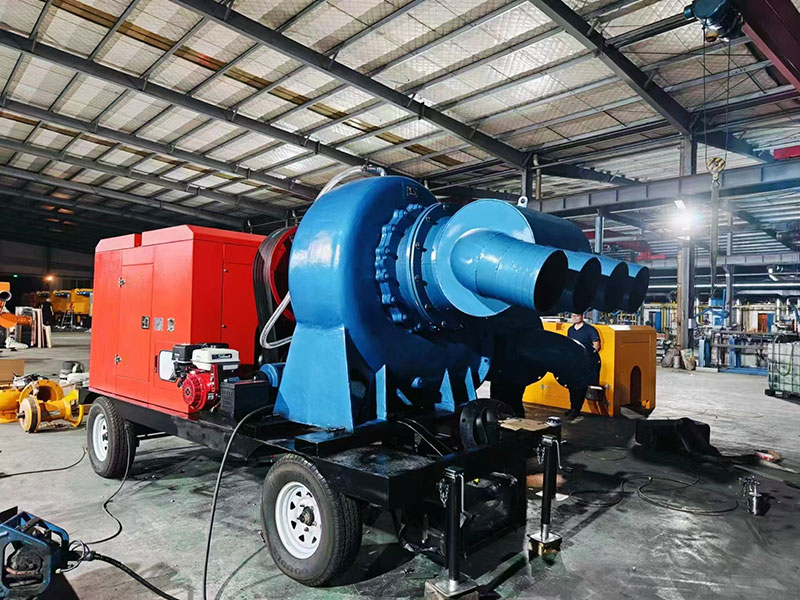

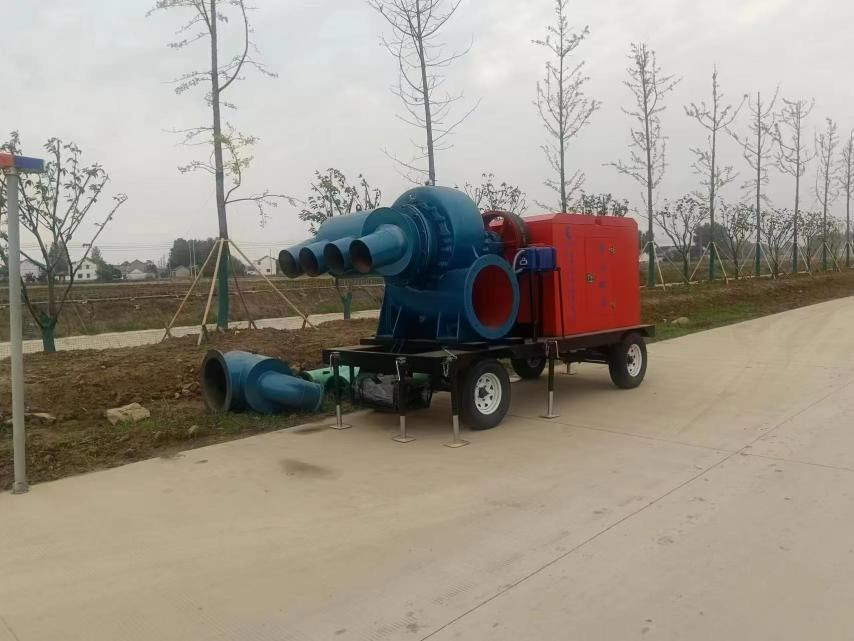

디젤 엔진 이동식 워터 펌프 트럭

Kecheng이 개발한 중국산 디젤 엔진 이동식 워터 펌프 트럭은 모바일 사용자를 위해 설계되었습니다. 펌핑 또는 비상 배수가 필요합니다. 통합 디자인을 채택하고 맞춤형 트레일러 섀시가 장착되어 있습니다. 이동성이 뛰어나고 작업 현장에 빠르게 도달할 수 있습니다. 장비에는 특수 유체 제어 장치가 장착되어 있습니다. 시스템, 흐름 헤드 모니터링 및 무수 보호, 안전하고 편리한 작동을 지원합니다. 보호 구조는 비가 오거나 습한 환경에 적응하여 열악한 조건에서도 안정적인 작동을 보장합니다. 제품은 엄격하게 관련 국가 기술 표준, 핵심 구성 요소에 따라 2년 또는 6000시간의 보증을 제공합니다. 도시 홍수 구조, 농지 관개를 위한 물 전환, 긴급 재난 시 배수 등 구호 현장에서 이 제품은 이러한 모든 작업을 처리할 수 있습니다. 특히 야외 또는 임시 작업에 적합합니다. 고정 전원 공급 장치가 부족한 상황. 국내 공급업체로서 Kecheng은 실제 작동 요구 사항을 실제로 충족하는 전력 장비입니다.

본 장비는 "이동형 유체이송 + 비상 대응", 세 가지 전력 범위: 20-50KW(소형), 50-100KW(중형), 100-200KW(대형) 다음과 같습니다:

적용 시나리오(이동식 워터 펌프 트럭 전용 적용)

1. 시립 홍수 통제 및 비상 배수 시나리오(50-200KW)

• 적용 가능한 시나리오: 도시 침수(도로 및 지하 차고의 물 배수), 도시 파이프라인 준설 (빗물 우물 및 하수관 청소), 깊은 기초 구덩이 배수 (중 탈수 건설)

• 핵심 가치: 중대형 모델에는 유압식 지지대가 장착되어 있습니다(배치 시간 ≤5분). 작동 중 변위가 발생하지 않도록 보장합니다. 하수 펌프의 임펠러는 얽힘 방지 설계를 채택하고 있습니다. 입자 크기가 50mm 이하인 불순물(슬러지, 가지 등)을 함유한 하수를 운반하는 것입니다. 는 유속은 200-1000m³/h입니다(1시간 안에 1,500m²/1m의 심해 축적 배수 가능). 비상 대응 효율성은 고정식 워터 펌프보다 3배 더 높습니다.

2. 농업용 관개 및 농촌 용수 공급 시나리오(20-100KW)

• 적용 가능한 시나리오: 밭 작물 관개(밀, 벼, 전력망이 없는 농경지), 산 과수원 관개(과수원, 차밭, 지형이 복잡한 지역), 농촌 비상 급수(물을 끌어오는 것) 강/저수지에서 마을 주민의 저수조까지)

• 핵심가치 : 중소형 트레일러 폭은 2.2미터 이하로 통과 가능 시골길. 자체 프라이밍 펌프의 흡입 양정은 ≥8m(미리 물을 끌어올 필요가 없음)이며 헤드는 10~60미터입니다(여러 개의 계단식 논을 포함). 디젤 출력은 8~15시간 동안 지속될 수 있습니다(탱크를 가득 채운 경우). 잦은 재배치나 연료 보급 없이 하루에 50~200mu의 농지를 관개할 수 있습니다.

3. 긴급재난구호 및 공공복지 시나리오(전체 전력 부문)

• 적용 가능한 시나리오: 홍수 후 배수(침수된 마을 및 공장의 양수 및 배수), 비상 가뭄 시 물 공급(오지에서 재난 구호 지점으로 물을 가져오는 것), 보조 산불 전투(원격 화재 현장에서 물 보충)

• 핵심 가치: 대형 차량 모델은 IP65 방수 등급을 갖습니다(수심 0.5m에 일시적으로 잠길 수 있음). 홍수 환경에 적합하게 만듭니다. 빠르게 시동되며(30초 이하) 구조대원이 작동 가능 한 시간의 훈련 후. "다중 차량 병렬 연결" 지원(예: 2개의 100KW 모델이 동시에 작동) 흐름을 두 배로 늘려 대규모 재해 구호 요구를 충족합니다.

4. 산업 임시 및 광산 시나리오(100-200KW)

• 적용 시나리오 : 공장 임시 배수(장비 유지보수 시 배수), 지하 광산 배수(탄광 및 금속 광산의 물 분출 제어, 방폭 버전), 임시 화학업체 운송(부식성 펌프에 의한 산, 알칼리 폐액 운송)

• 핵심가치 : 방폭형 모델은 Ex dIIB T4 규격을 준수하며 가연성 및 화재위험이 있는 환경에 적합합니다. 광산의 폭발성 환경; 부식 방지 펌프의 관통 부품은 304 스테인레스로 제작되었습니다. 강철/불소수지, 산 및 알칼리 저항 범위 pH 2 ~ 12. 24시간 연속 작동 가능 시간(연간 작동 시간 ≥ 5,000시간)으로 산업의 고부하 요구 사항을 충족합니다.

5. 교통 및 인프라 시나리오(50-150KW)

• 적용 가능한 시나리오: 고속도로 휴게소의 비상 물 공급(파일 충전 및 화장실용 물), 바다교량 유지관리(교각 상판 배수 및 교각 부식 방지수 공급), 철도터널 임시배수 (공사중 배수)

• 핵심 가치: 트레일러에는 ABS 브레이크 시스템이 장착되어 있습니다(주행 속도 ≤60km/h, 고속도로 이동에 안전함). 중형 모델에는 접이식 수도관 랙이 장착되어 있습니다(고압 50미터 보관 가능). 수도관), 배치 시간은 15분을 넘지 않습니다. 열악한 인프라 환경에 적응할 수 있습니다. 고온다습 등 연중 다운타임을 걱정할 필요가 없습니다.

제품특장점(이동식 워터펌프트럭 핵심경쟁력)

기술적인 매개변수(20-200KW의 전체 전력 범위)

기술적 특징 (이동식 수중펌프트럭 전용설계)

1. 맞춤형 트레일러 섀시 기술

• 소형 세그먼트(20-50KW): 무게가 2000kg 이하인 가벼운 Q235 강철 섀시(두께 5mm)를 채택합니다. 픽업 트럭/경트럭 견인에 적합합니다. 견인 후크는 표준 50mm 볼 헤드로 빠르게 이동할 수 있습니다. 연결되었습니다. 제동 설계 없음(시골 저속 시나리오의 경우), 회전 반경 5m 이하, 좁은 도로에 적합합니다.

• 중형 세그먼트(50-100KW): 강화 섀시(두께 8mm)로 업그레이드되었으며 4세트의 유압 장치가 장착되어 있습니다. 지지 다리(단일 다리 하중 용량 ≥2000kg), 원버튼 확장/수축(시간 ≤5분), 변위 없음 작동 중; 핸드 브레이크 브레이크를 탑재해 경사면에서도 고정이 가능합니다.

• 대형 세그먼트(100-200KW): 견고한 섀시(두께 12mm), ABS 잠금 방지 브레이크 시스템 장착(주행 속도 ≤60km/h, 고속 안전); 차량 전면에는 경고등(점멸 및 방향전환)이 장착되어 있으며, 야간이나 안개가 낀 작업 중에 높은 가시성을 보장합니다. 유압식 지지 다리 6세트(단일 다리 하중) 용량 ≥5000kg), 고르지 않은 지면(경사 ≤10°)에 적합합니다.

2. 특수 유체펌프 설계

• 자흡식 펌프(20-100KW) : "이중나선형 임펠러 + 공기-물 분리실" 구조를 채택하고, 자체 프라이밍 시간은 60초 이하이고 흡입 양정은 8~12미터 이상입니다. 수동으로 물을 프라이밍할 필요가 없습니다. 는 물 유입구에는 큰 입자를 방지하기 위해 스테인레스 스틸 필터 스크린(직경 10mm 이하)이 장착되어 있습니다. 펌프 본체에 불순물이 유입되는 것을 방지합니다.

• 하수펌프(50-200KW) : 개방형 임펠러 설계(엉킴 없음)로 섬유질 및 유기물이 함유된 하수를 통과시킬 수 있음 슬러지(불순물 입자 크기 ≤50mm); 펌프 본체는 내마모성 주철(경도 HB200)로 제작되었으며, 일반 펌프보다 수명이 50% 더 깁니다. 메카니컬 씰은 탄화규소로 만들어졌습니다. 누출 방지 기능이 있어 장기간 작동에 적합합니다.

• 부식 방지 펌프(100-200KW) : 관통 부품(임펠러, 펌프 케이싱)은 304로 제작됩니다. 산 및 알칼리에 대한 내성이 있는 스테인리스강(일반 부식용) 또는 불소수지(강한 부식용) pH 2-12 범위. 씰 부분은 불소고무로 되어 있어 화학약품 운반에 적합합니다. 폐액.

3. 지능형 제어 시스템 (KCPLC-04 펌프 전용판)

• 핵심 기능:

① 유체 매개변수 모니터링: 유량(터빈 유량계) 및 헤드(압력 센서)의 실시간 표시 및 범위를 초과하면 경보가 울립니다(예: 필터 방충망 막힘을 나타내는 낮은 유속).

② 안전 보호: 물 없이 작동할 때(액위 센서에 의해 감지됨) 기계는 3초 이내에 자동으로 종료됩니다(기계 밀봉을 보호하기 위해). 엔진에 물이 많을 때 온도와 낮은 오일 압력으로 인해 자동으로 부하가 감소하고 작동이 중단됩니다.

③ 모바일 적응 : 중대형 모델은 모바일 앱(4G 네트워크 연결)을 통한 원격 모니터링을 지원하며, 위치(GPS 위치 확인) 및 작동 상태 확인이 가능하여 다중 차량에 적합합니다. 파견.

④ 다중 차량 연동 : 대형 모델은 8대의 차량 병렬 제어를 지원하며 로드 밸런싱 편차가 없음 5% 이상으로 대규모 배수 수요를 충족합니다.

4. 전체 환경 적응 최적화

• 보호 설계: 소형 섹션은 IP54(비 방수 및 방진)이고 중/대형 섹션은 IP54입니다. 옵션 IP65(수심 0.5m의 단기 침수). 차체 표면은 삼중 표면을 겪습니다. "산 세척 및 인산염 처리 + 아연 도금 + 분체 코팅"의 방청 공정 (염수 분무 저항 테스트 ≥500 시간), 습한 해안 환경에 적합합니다.

• 저온 시동: -25℃ 이하 환경에서는 옵션인 "오일 예열기 + 냉각수 예열기 + 연료" 히터 "(3 예열 시스템)를 설치할 수 있습니다. 시동 성공률은 ≥99%이며 정상적으로 작동할 수 있습니다. 북부 겨울에.

• 빠른 배치: 수도관 인터페이스는 퀵 커플링(DN50-DN200)을 채택하고 수도관 연결은 10분 안에 완료하세요. 중대형 모델에는 접이식 수도관 거치대가 장착되어 있습니다. 50-100미터의 고압 수도관을 보관할 수 있으므로 추가 취급 도구가 필요하지 않습니다.

전력 선택(모바일 시나리오에 대한 정확한 매칭)

1.핵심 선정 기준

2. 일반적인 시나리오에 대한 전원 권장 사항

이용방법(이동식 워터펌프트럭 전용운용)

1. 가동 전 점검(움직이는 부품과 유체 부품을 중심으로)

2. 시동운전(배전과정)

(1) 20-50KW (소형)

1. 트레일러 고정: 차량을 평평한 곳에 주차하십시오. 지지 다리는 필요하지 않습니다(작은 다리는 필요하지 않음). 당겨 핸드브레이크를 꽉 잡아라.

2. 파이프 연결: 물 유입구를 흡입 파이프에 연결합니다(수원에 위치, 깊이 ≥1). 미터), 물 배출구를 배수관에 연결하십시오.

3. 시동 및 작동: 연료 밸브 열기 → 컨트롤러 "수동" 모드 → 30초 동안 예열(저온) → 엔진 시동 → 회전수(1500r/min) 관찰 → 자흡펌프 토출 시작 후 (약 1분), 유량이 기준에 도달할 때까지 회전 속도를 조정합니다.

(2) 100-200KW(대형)

1. 트레일러 고정: 차량이 완전히 정지한 후 유압 지지대를 확장합니다. 컨트롤러의 버튼 1개), 수평이 되면 차량을 잠그고 ABS 브레이크 시스템을 활성화합니다.

2. 파이프라인 연결: 빠른 조인트 도킹 흡입/배수관, 씰 확인(누출 없음);

3. 시작 및 실행: 컨트롤러의 "수동/자동" 모드 → 공기 시작(시작 밸브 누름) → 오일 점검 엔진 시동 후 압력(≥0.3MPa) → 워터 펌프 시동 → 등급 부하(20%→50%→100%) 및 조정 컨트롤러를 통해 수요 값으로 흐릅니다.

3. 운전 모니터링 및 정지

• 실시간 모니터링: 30분마다 유량, 양정, 엔진 수온(≤95℃) 및 오일 압력(≥0.2MPa)을 기록합니다. 분;대형차 모델의 경우, 위치 및 다중 차량 상태를 APP을 통해 확인하여 예방할 수 있습니다. 파이프 단절 및 물 부족.

• 예외 처리:

① 유량저하 : 정수필터 청소(불순물 막힘)를 멈추고, 흡입관에서 누수가 있는지 확인 (자흡식 펌프);

② 워터펌프 이상음 : 정지 후 임펠러(이물질 고착유무), 베어링(마모) 확인 교체해야 합니다);

③ 트레일러 교대: 대형 모델은 즉시 정지하고 지지 다리를 재조정하여 수평을 유지합니다.

• 종료 프로세스:

① 하역: 속도를 유휴 속도로 줄이고 워터 펌프를 끄고 → 흡입/배출 밸브를 끄십시오.

② 정지: 컨트롤러의 "정지" 버튼을 누르고 → 연료 밸브를 닫습니다.

③ 마무리 : 지지다리(중/대)를 빼내고, 수도관을 접시에 담아 필터 불순물을 청소한 후 기록한다. 운영 데이터.

안전 및 보호(이동식 워터펌프트럭 전용사양)

1. 주행 안전 (무브먼트 프로세스의 핵심)

• 견인력 요구 사항:

① 소형차종은 1.5톤 이상의 픽업트럭으로, 중대형차종은 픽업트럭으로 견인해야 합니다. 5톤 이상의 트럭. 견인 로프/로드는 GB/T 25980 표준을 준수해야 합니다.

② 주행 전 견인후크의 체결 상태(고정 상태), 타이어 공기압(≥0.8MPa), 제동 상태를 확인하세요. 시스템(ABS 자체 점검 기능이 있는 대형 시스템).

③ 시골길에서는 속도가 30km/h를 넘지 않아야 합니다. 고속도로에서는 60km/h를 넘지 않아야 합니다. 언제 회전하는 경우, 전복을 방지하기 위해 속도를 줄이십시오(20km/h 이하).

• 현장 안전

①작업시에는 경고표지판(삼각표지판, 경고등)을 설치하고, 비작업자 출입을 금지한다. 반경 5미터 이내로 진입합니다.

흡입관이 수원에 배치될 때, 누군가가 그것을 감독하여 그것이 물에 빠지지 않도록 해야 합니다. 물. 배수관의 출구는 고압으로 인한 부상을 방지하기 위해 사람의 손이 닿지 않는 곳에 보관해야 합니다. 물 분사.

2. 운영 안전(유체 및 기계적 위험)

• 인력 요구사항:

① 운전자는 "자동차 운전 면허증"(C1 이상, 소형 차량 견인) 또는 B2(견인)를 소지해야 합니다. 대형 차량), Kecheng에서 제공하는 전문 교육을 통과합니다.

②작업 시에는 미끄럼 방지 신발과 방수 장갑을 착용하십시오. 부식성 액체와 접촉할 경우 산성 물질을 착용하고 매체로 인한 화상을 방지하기 위한 내알칼리성 장갑.

• 운영 금기사항:

① 물이 없는 상태에서 워터펌프를 작동시키지 마십시오. (단시간이라도 메커니컬 씰이 손상될 수 있습니다.)

② 지지다리가 완전히 펴지지 않은 상태(차체가 불안정하고 엎드린 상태)에서는 대형차량의 시동을 걸지 마십시오. 변위에).

③ 워터펌프의 용량을 초과하는 매체의 이송을 금지합니다. (예: 일반 펌프의 경우) 강산을 운반하는 경우 부식 방지 펌프를 사용해야 합니다).

• 긴급 대응:

① 수도관 파열 : 즉시 기계를 정지시키고 밸브를 닫은 후 수도관을 교체하십시오.

② 엔진화재 : 건조분말소화기를 사용하여 불을 끄고(물 금지) 사람들을 대피시킨다.

③ 누전사고 : 전원을 차단하고, 절연장비를 착용하여 배선을 확인하고, 만지지 마십시오. 보호가 없는 전기 부품.

3. 안전 유지(움직이는 부분에 집중)

• 유지보수 전 준비 사항:

① 엔진의 전원을 차단하고 연료밸브를 잠근 후 '정비중'이라는 경고문을 걸어 놓습니다. 시작하지 마세요."

②대형차량의 경우 지지다리를 접은 상태에서 차량을 평탄한 곳에 주차하고, 브레이크를 꽉 조여야 합니다.

③ 워터펌프 내부의 잔여매체를 깨끗이 청소한다. (하수펌프는 깨끗한 물로 헹구고, 부식성 펌프는 깨끗이 세척한다.) 중화 용액 사용).

• 주요 유지 관리:

① 트레일러 시스템: 타이어 마모(트레드 깊이 ≥1.6mm) 및 유압 지지대 오일 레벨(최대 1.6mm)을 점검합니다. 마크) 매주. 견인 후크에 윤활유를 바르고(그리스 추가) 브레이크 패드의 두께(≥3mm)를 매번 확인하십시오. 분기.

② 워터펌프 시스템 : 월 1회 필터망 청소, 3개월에 한 번씩 메커니컬 씰 점검(누수 없음), 6개월마다 베어링 그리스(3# 리튬 기반 그리스)를 교체하십시오.

③ 엔진 시스템: 엔진 오일(15W-40), 오일 필터, 에어 필터를 정기적으로 교체하십시오. 정품 부품을 엄격히 사용하십시오. 보증 상실을 피하기 위해 Kecheng에서.

유지보수 및 정비주기표 (이동식 워터펌프트럭 전용)
