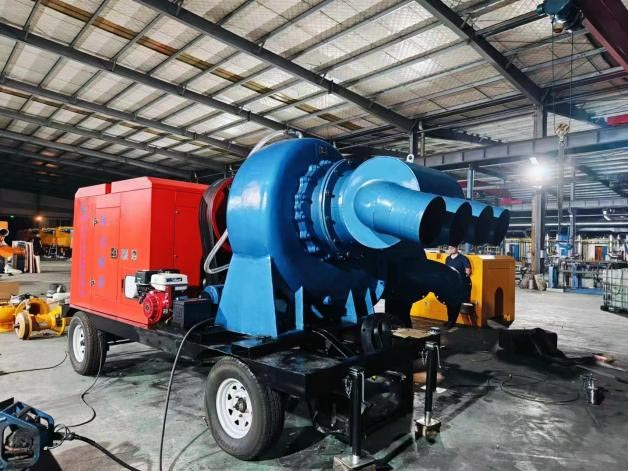

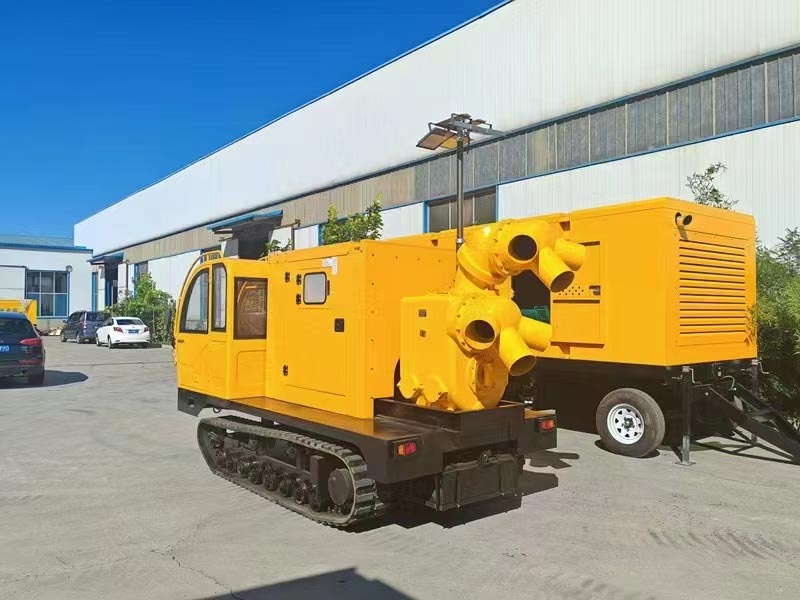

디젤 엔진 구동 워터 펌프 장치

China Kecheng의 디젤 엔진 구동 워터 펌프 장치는 그렇지 않은 워터 펌프 장치에 대한 성숙한 솔루션을 제공합니다. 전력망에 의존하세요. 이 장치는 효율적인 물과 함께 Yuchai, Weichai 또는 Cummins 및 기타 고품질 엔진을 채택합니다. 실제 필요에 따라 자동으로 작동을 조정할 수 있는 펌프 및 지능형 제어 시스템.제품 흐름은 시간당 50~1000m3에 달하며 리프트는 100m에 도달할 수 있습니다. 그것은 트레일러 또는 고정을 지원합니다 설치 및 농업용 관개, 도시 비상 배수 등 다양한 시나리오에 적응합니다. 산업순환. 장치의 핵심 구성 요소에는 2년 또는 6,000시간 보증이 제공됩니다. 이는 구조적으로 견고하고 유지 관리가 쉬우므로 전력망이 없는 지역이나 내부에서 유체 운송을 위한 실용적인 선택이 됩니다. 긴급 상황.

적용 시나리오(펌프 장치에 대한 독점적인 적응)

1. 농업 관개 및 재배 시나리오

• 적용 가능한 시나리오: 농작물(밀, 벼) 관개, 경제적인 산림 과일(과수원, 벼) 관개 차 정원) 및 시설 농업의 물 공급을 위한 점적 관개(온실)

• 핵심 가치: 전력망에 의존하지 않으며 외딴 농지와 산 과수원에 적합합니다. 자체 프라이밍 펌프 모델의 흡입 양정은 ≥8m(미리 물을 끌어올 필요가 없음), 머리 길이는 10-50m(여러 테라스를 덮음) 들판), 유속은 50-300m3/h(농지 100무의 일일 관개 수요 충족)입니다. 디젤 동력은 긴 내구성(8-12시간의 완전 연료 작동)을 가지며 빈번한 연료 보급 및 중단을 피합니다. 관개.

2. 도시 배수 및 홍수 통제 시나리오

• 적용 가능한 시나리오: 도시 홍수에 대한 비상 배수(도로, 지하 차고), 도시 파이프라인 준설(빗물정, 하수관), 하천준설(슬러지수송)

• 핵심 가치 : 하수 펌프 모델은 막힘 방지 설계가 특징입니다. (임펠러는 비 얽힘을 채택합니다.) 입자 크기가 50mm 이하인 불순물을 포함하는 하수를 운반할 수 있는 구조, 헤드 길이 15~80m (지하 차고 및 깊은 기초 구덩이의 배수에 적합) 트레일러형 이동식 설계(5~50kW) 견인 장치가 장착된 모델)을 사용하면 침수 장소에 빠르게 접근할 수 있습니다. 유량은 200-800m3/h입니다. (1시간에 1,000㎡의 물을 배수할 수 있음), 비상대응효율은 높다.

3. 긴급 구조 및 재난 구호 시나리오

• 적용 가능한 시나리오: 홍수 재해 배수(침수된 마을 및 공장), 가뭄 시 비상 급수 (저수지/하천에서 마을 및 마을 저수조까지의 물), 화재 예방을 위한 보조 물 공급 (오지 화재현장 물 보충)

• 핵심 가치: IP65 방수 등급(본체는 0.5m 깊이의 물에 일시적으로 잠길 수 있음), 다음 용도에 적합합니다. 가혹한 홍수 환경; 빠르게 시작되며(30초 이하) 복잡한 디버깅 및 구조 인력이 필요하지 않습니다. 간단한 교육을 받은 후 작동할 수 있습니다. 일부 모델은 "이중 펌프 병렬 작동"을 지원합니다(예: 50kW 장치 2개) 유속을 두 배로 늘리기 위해 함께 작동하여 대규모 긴급 구조 요구를 충족합니다.

4. 산업 순환 및 냉각 시나리오

• 적용 시나리오: 공장 냉각 시스템(공작기계, 장비 냉각수 순환), 광산 배수 (지하수 배수, 방폭형), 화학공업용 유체이송용(내식펌프) 산 및 알칼리 용액 운반)

• 핵심가치 : 공업용 워터펌프 소재(304 스테인레스 스틸/불소 플라스틱, 산 및 알칼리 부식 저항), 화학, 광산의 가혹한 매체에 적합합니다. 전송 시스템은 탄성 커플 링을 채택합니다 (버퍼 진동, 베어링 수명 연장), 24시간 동안 지속적으로 작동할 수 있습니다(연간 작동 시간 ≥5000시간). 지능형 제어 시스템은 플랜트 DCS와의 연결을 지원합니다. (자동으로 유량을 조정합니다. 장비 온도), 에너지 절약 및 소비 감소.5. 농촌 및 오지에 대한 물 공급

• 적용 시나리오: 외딴 마을에 중앙 집중식 물 공급(수원에서 물을 공급) 마을 주민들의 저수지), 목가적인 지역의 식수(깊은 우물에서 식수 지점까지 물을 펌핑) 가축), 섬수 공급(담수화 후 담수 공급)

• 핵심 가치: 물 전환이 없는 자체 프라이밍 펌프 모델은 강, 깊은 우물에서 직접 사용할 수 있습니다. 머리: 30-100미터(산악 지형에 적응, 물을 고도가 높은 저수지로 운반),낮은 연료 소비 (5kW 모델 완전 부하 연료 소비량 ≤1.5L/h), 장기 운영 비용 제어 가능, 소형 본체(5-20kW 모델) 크기 ≤2000×1000×1200mm), 시골의 좁은 장소 설치에 적합합니다.

5. 농촌 및 오지에 대한 물 공급

• 적용 시나리오: 외딴 마을에 중앙 집중식 물 공급(수원에서 물을 공급) 마을 주민들의 저수지), 목가적인 지역의 식수(깊은 우물에서 식수 지점까지 물을 펌핑) 가축), 섬수 공급(담수화 후 담수 공급)

• 핵심 가치: 물 전환이 없는 자체 프라이밍 펌프 모델, 강, 깊은 우물에서 직접 사용할 수 있음, 헤드 30-100m (산악 지형에 적합하며 물은 높은 저수지로 운송됩니다) 낮은 연료 소비(전부하 5kW 모델의 연료 소비량 ≤1.5L/h) 및 제어 가능한 장기 운영 비용. 컴팩트한 크기(크기: 5-20kW 모델 ≤2000×1000×1200mm), 좁은 시골 지역에 설치하기에 적합합니다.

제품특장점(펌프유니트 핵심경쟁력)

기술적인 매개변수(펌프 장치의 주류 동력 부문)

기술적 특징 (펌프 유니트 전용 설계)

1. 파워펌프 정밀 매칭 기술

• 엔진 매칭: 워터 펌프의 유량 및 헤드 요구 사항에 따라 출력을 맞춤화하고 일치시킵니다. 디젤 엔진(예를 들어 유량이 50m³/h이고 헤드가 20m인 워터 펌프의 경우 10kW와 일치합니다. 엔진), "작은 수레를 끄는 큰 말" 또는 "아무것도 당기지 않는 작은 말"을 피하기 위해. 엔진은 채택한다 저속에서 높은 토크를 출력해 고부하를 충족시키는 터보차저 기술(20kW 이상 모델) 워터 펌프가 시작될 때 요구 사항(시작 토크는 정격 토크의 ≥ 1.5배)입니다.

• 펌프 최적화 설계:

① 자흡식 펌프 : "이중나선형 임펠러 + 공기-물 분리실" 구조를 채택하였으며, 자체 프라이밍 시간은 60초 이하이고 흡입 양정은 8m 이상입니다. 수동으로 물을 프라이밍할 필요가 없습니다.

② 하수 펌프 : 임펠러는 얽힘 방지 설계 (블레이드는 개방형 구조)를 채택하여 통과 할 수 있습니다. 섬유질과 미사를 함유한 하수를 통해. 막힘 방지 능력은 일반 물보다 30% 더 높습니다. 펌프.

③ 부식 방지 펌프: 관통형 부품은 304 스테인리스 스틸로 제작되었습니다(일반 부식성 펌프용). 시나리오) 또는 불소수지(강한 부식성 시나리오의 경우), 산 및 알칼리 저항 범위 pH 2-12, 가혹한 산업 매체에 적합합니다.

2. 강화된 전송 및 보호 구조

• 변속기 시스템: 탄성 커플링(20kW 미만 모델의 경우) 또는 유압 커플링(50kW 이상 모델의 경우)은 엔진과 워터펌프 사이의 진동 전달을 완충하고 베어링 마모를 줄이기 위해 채택되었으며, 전송 효율은 ≥95%입니다. 커플링에는 외부 보호 커버(아연도금 재질)가 장착되어 있습니다. 철판) 회전 부품으로 인한 부상을 방지하고 안전 기준을 충족합니다.

• 보호 설계:

① 본체보호 : 소형모델(5~20kW)은 방수박스(IP54)를 채택하고, 중대형모델은 방수박스(IP54)를 채택한다. 모델(20-100kW)은 IP65 방수 구조를 사용합니다(실링 링은 내유성 고무이며 담그면 가능). 짧은 시간).

② 방청처리 : 차체 프레임과 워터펌프 하우징을 "산세척"이라는 3중 방청처리로 처리합니다. 인산염 처리 → 아연 도금 → 분체 코팅 ", ≥500 시간의 염수 분무 저항 테스트를 거쳐 적합합니다. 농업용 야외 및 도시의 습한 환경용.

③ 물 유입구 보호 : 물 유입구에 스테인레스 스틸 필터 스크린 (직경 10mm 이하)이 설치됩니다. 큰 불순물 입자가 워터 펌프에 유입되어 임펠러가 손상되는 것을 방지합니다.

3. 지능형 제어 시스템 (KCPLC-04 전용)

• 핵심 기능:

① 유체 매개변수 모니터링: 유량(터빈 유량계를 통해)과 양정(압력을 통해)의 실시간 표시 센서). 범위를 초과할 때 자동 경보(예: 유속이 너무 높을 때 필터 스크린 막힘 표시) 낮음).

② 안전 보호: 물 없이 작동할 때(액위 센서에 의해 감지됨) 기계는 3초 이내에 자동으로 종료됩니다(워터 펌프의 기계적 밀봉을 보호하고 건식 분쇄를 방지하기 위해). 손상). 엔진의 수온이 높고 오일 압력이 낮을 때 자동으로 부하를 줄이고 종료하세요.

③ 원격 관리: 4G/WiFi 네트워킹을 지원합니다. 사용자는 작동 매개변수(유량, 연료 소비, 결함) "Kecheng Electric Power" 앱을 통해 원격으로 시작 및 중지(무인 농촌 물에 적합) 공급 시나리오).

④ 적응형 조절 : 설정된 유량/수두 목표에 따라 엔진 속도를 자동으로 조절합니다. 예를 들어 유량을 줄여야 할 경우 자동으로 속도를 줄여 연료를 절약합니다.

4. 모바일 및 편리한 배포 디자인

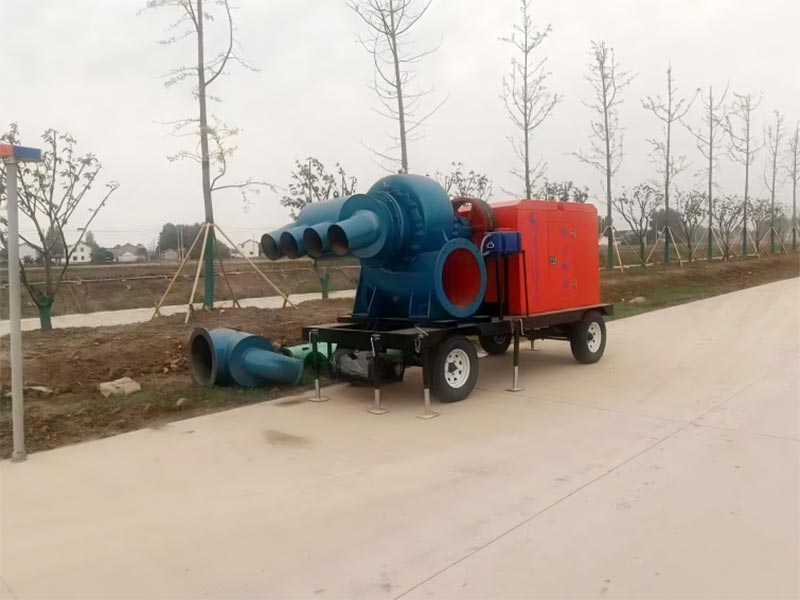

• 이동성: 5-50kW 모델에는 선택적으로 트레일러 디자인(견인 후크, 지지 다리, 및 제동 시스템), 최대 이동 속도는 60km/h 이하입니다. 픽업트럭이나 경트럭으로 견인할 수 있습니다. 신속한 재배치(예: 농업 관개에서 토지 이전, 도시 배수에서 현장 이전). 대형 모델(50-100kW)에는 장기간 사용에 적합한 고정 베이스(앵커 볼트 구멍 포함)를 선택적으로 장착할 수 있습니다. 산업 설치.

• 빠른 배치: 물 입구와 출구에는 퀵 커플링(DN50-DN200, 물에 적합)이 장착되어 있습니다. 직경이 다른 배관), 수도관 연결은 10분 이내에 완료할 수 있습니다. 복잡하지 않음 설치가 필요합니다. 현장 도착 후 연료를 추가하고 엔진오일만 확인하면 바로 시동이 가능합니다. 그리고 수술했다. 긴급 구조 시나리오에 적합합니다.

5. 연비 및 주행거리 최적화

• 연료 소비 제어: 엔진은 고압 커먼 레일 연료 분사 기술(분사)을 채택합니다. 압력 ≥1600bar), 완전 연소를 보장합니다. 완전부하 연료소모율은 250g/(kW·h) 정도로 낮고, 일반 디젤 워터 펌프 장치보다 10% 더 많은 연료를 절약합니다. 부분 부하(30%-50%)일 때 연료 소비는 더욱 감소됩니다(예를 들어 10kW 모델의 경우 절반 부하 시 연료 소비량은 1.2L/h 이하입니다).

• 배터리 수명 설계: 50~500L(5kW 모델의 경우 50L, 100kW 모델의 경우 500L)의 연료 탱크 용량을 갖추고 있으며, 그것은 8-20시간 동안 최대 부하에서 지속적으로 작동할 수 있습니다. 외부 대용량 연료탱크 지원(연결방식) 퀵 커플링)을 사용하여 무제한의 내구성을 달성합니다(산업 환경에서 24시간 연속 작동에 적합).

사용방법(펌프유니트 전용운전)

1.시동 전 점검(유체 및 동력 시스템을 중심으로)

2. 시운전(수동/자동 모드로 구분)

(1) 수동 모드(기존 시나리오

1. 준비: 연료 밸브를 열고 컨트롤러를 "수동" 모드로 전환한 다음 출구 밸브가 제대로 작동하는지 확인합니다. 개방(펌프의 과압을 방지하기 위해);

2. 엔진 시동: "예열" 버튼을 누르십시오(30-60초 동안 저온 환경을 예열). 그런 다음 "시작" 버튼을 누르세요. 엔진 시동 후 회전 속도계(점차적으로 1500r/min까지 상승)와 오일 압력 게이지(≥0.3MPa);

3. 워터 펌프 시동: 엔진이 안정된 후 흡입 밸브를 천천히 엽니다(자체 프라이밍 펌프는 필요하지 않습니다). 이 단계) 컨트롤러 유량/헤드 디스플레이를 관찰하고(점차적으로 설정 값에 도달함) 유량이 너무 낮은 경우 확인하십시오. 입구 필터가 막혔는지 여부;

4. 부하 조정: 요구에 따라 엔진 속도를 조정합니다("가속/감속" 버튼을 통해). 컨트롤러) 유량/수두가 사용 요구 사항(예: 농업 관개용 50m³/h)을 충족할 때까지 조정합니다. 해당 값에 대한 속도).

(2) 자동 모드(무인 시나리오)

1. 매개변수 설정: 컨트롤러에서 목표 유량/수두를 설정합니다(예: 농촌 급수 설정 유량 100m³/h). 무수 보호 임계값(예: 액체 레벨이 0.5m 자동 종료보다 낮음)

2. 모드 스위치: 컨트롤러를 "자동" 모드로 전환하면 시스템이 자동으로 액체 레벨을 모니터링합니다. (입구) 및 흐름/수두;

3. 자동 작동: 액체 레벨이 표준에 도달하면 엔진이 자동으로 시동되고 흡입구가 밸브가 열리고 속도가 목표 매개변수에 맞게 조정됩니다. 액체 레벨이 너무 낮거나 매개변수가 한도를 초과하면 기계가 자동으로 멈추고 경보(APP 푸시 알림)가 표시됩니다.

3. 작동 모니터링(유체 및 전력 매개변수에 중점을 두고)

• 실시간 모니터링 : 30분에 1회 기록 : 유량(설정범위 ±10% 이내인지), 수두(이상 없음) 변동), 엔진 수온(≤95℃), 오일 압력(≥0.2MPa), 연료유 레벨(오일 부족 방지) 종료);

• 예외 처리:

① 유량저하 : 정수필터 점검(불순물 청소), 흡입관 누수(자흡식 펌프) 점검을 위해 정지합니다.

② 양정과다: 토출배관이 막혔는지, 토출밸브가 완전히 열려있는지 확인한다.

③ 워터펌프 이상음 : 정지하여 임펠러 고착여부(이물질 유무)를 확인하고, 베어링 마모 여부(베어링 교체), 긴급 정지: "엔진 만조" 알람이 울릴 때 온도", "낮은 오일 압력" 및 "물 작동 없음"이 발생하면 컨트롤러가 자동으로 종료되고 문제 해결 후 다시 시작하세요.

4. 작동 정지(수격 현상 및 부품 손상 방지)

1. 하역 조정: 먼저 엔진 속도를 낮추고(유량을 0으로 낮춘 다음) 물 흡입 밸브를 닫습니다( 물 역류를 피하십시오);

2. 워터 펌프를 닫습니다. 컨트롤러의 "정지" 버튼을 누르고 엔진이 멈춘 후 물을 닫습니다. 출구 밸브 (수도관이 역류하여 수도 펌프를 손상시키는 것을 방지하기 위해);

3. 배관 청소: 불순물이 포함된 하수를 이송하는 경우(예: 도시 배수) 펌프를 엽니다. 정지 후 잔여 하수 및 불순물을 배출하기 위한 배수구(임펠러 부식 방지)

4. 안전 종료 : 연료 밸브를 닫고 (장기 정지), 신체 먼지 청소, 불순물 필터링, 기록 작동 데이터(유량, 연료 소비, 작동 시간).

안전 및 보호(펌프 장치 전용 사양)

1. 설치 안전성(유체 운송 시나리오에 적합)

• 사이트 선택 및 레이아웃:

① 설치 장소는 화염(≥10m), 인화성, 폭발성 물질(≥15m)로부터 멀리 떨어져 있어야 합니다. 미터), 물 입구는 수원에 가까워야 합니다(물 입구 파이프의 길이를 짧게하여 저항을 줄입니다).

② 옥외설치의 경우 폭우에 의한 직접적인 침식을 방지하기 위하여 비막이(IP54모델)를 시공하여야 합니다. 긴급 구조, 보호 수준(IP65 모델 ≤0.5m)보다 깊은 물에 장치를 담그지 마십시오.

③ 배관배치 : 유입배관은 최대한 짧고 일직선이어야 하며(회전을 줄이고 공기누출을 방지), 출구 파이프에는 체크 밸브를 설치해야 합니다(종료 후 물이 역류하는 것을 방지하기 위해).

• 전기 안전:

① 장치 접지 저항 4Ω(아연 도금 평강 접지, 깊이 2미터), 전기 배선 단자 방수 커버(물 단락 방지);

② 컨트롤러, 센서 등 전기부품은 물과 직접적인 접촉을 피해야 한다.(IP65 제외) 모델), 방수 케이블(RVVY 케이블)을 사용해야 합니다.

③ 방폭형(광업용)은 GB 3836.1 표준을 준수해야 합니다. 전기 부품은 다음과 같습니다 스파크가 가연성 및 폭발성 가스를 점화시키는 것을 방지하기 위해 Ex dIIB T4 등급이어야 합니다.

• 기계적 안전성:

① 회전부(커플링, 팬)에는 보호커버(견고하게 고정되어 헐거워지지 않도록)를 장착해야 하며, 작동 중에 분해하는 것은 금지되어 있습니다.

② 물 유입구와 배출구의 퀵 커플링은 반드시 잠궈져 있어야 합니다. 압력이 너무 높아 물 스프레이로 인해 부상을 입을 수 있습니다.)

③ 작업자는 미끄럼방지 신발과 방수장갑을 착용하여야 하며(하수와의 접촉 및 미끄러짐 방지) 수도관을 이동할 때 부상을 입지 않도록 주의하세요.

2. 운영 안전성(유체적, 기계적 위험 방지)

•인사 요구사항:

① 작업자는 Kecheng에서 전문 교육을 받아야 하며 펌프 장치의 구조(예: 자체 프라이밍 펌프 물 끌어오기 및 하수 펌프 막힘 방지), 평가를 통과한 후 사용하십시오. 게시물.

② 무면허자 및 음주자는 영업을 금지합니다. 어린이도 출입금지 실행 중인 유닛에 접근합니다.

③긴급구조활동에는 2인의 협조가 필요하다(한 사람은 작전을 수행하고 다른 사람은 관찰한다). 사고를 예방하기 위해 주변 환경).

• 운영 금기사항:

① 워터펌프는 물 없이 작동하는 것을 엄격히 금지합니다. (단기간이라도 기계적 씰이 손상되어 누출이 발생합니다).

② 운전 중 입출수 배관을 분해하는 것은 엄격히 금지되어 있습니다. (과도한 압력으로 인해 파손될 수 있습니다.) 물 분무로 인한 부상을 입을 수 있습니다).

③ 워터펌프에 적합한 범위를 초과하는 매체의 이송을 금지합니다. 워터 펌프가 산성 또는 알칼리 용액을 운반하는 경우 부식 방지 모델을 사용해야 합니다).

④ 과부하 운전은 엄격히 금지됩니다. (유량/양정이 정격값을 120% 초과하는 것을 방지합니다.) 과부하로 인한 엔진 및 워터 펌프 손상).

• 긴급 대응:

① 수도관 파열 : 즉시 기계를 정지하고, 흡입/배출 밸브를 잠그고, 수도관/커넥터를 교체하고, 수자원 낭비를 방지합니다.

② 워터 펌프 누출: 기계적 밀봉(마모 교체 필요), 쉘 밀봉 링(노화 필요) 확인을 위해 중지 교체 예정) 누출이 있는 상태로 작동하지 마십시오.

③ 화재사고 : 즉시 기계를 정지시키고 연료밸브를 닫은 후 건식화약불로 진화한다. 소화기(연료 화재를 진압하기 위해 물을 사용할 수 없음)를 준비하고 주변 사람들을 대피시키십시오.

3. 안전성 유지(펌프의 핵심부품 보호)

• 유지보수 전 준비 사항:

① 발전기 세트의 전원을 차단하고(컨트롤러 스위치를 끄고) 연료 밸브를 닫은 후 걸어 놓는다. "정비 중, 시동하지 마십시오"라는 경고 표시.;

② 부식성 매체를 운반하는 경우 펌프의 잔여 액체를 배출합니다(배수구 열기). 펌프 내부를 세척하기 위한 물(잔류 부식 방지)

③ 유지보수 도구(방수렌치, 씰, 윤활유), 보호구(방수장갑, 고글).

• 유지보수 작업 사양:

① 펌프 유지 관리:

◦ 임펠러 청소: 펌프 쉘을 제거하고 임펠러 불순물을 청소합니다. (스크래치 방지를 위해 부드러운 브러시를 사용하십시오.) 블레이드), 임펠러의 마모를 점검하십시오(1mm를 초과하는 마모는 교체해야 함).

◦ 메카니컬 씰 교체: 기존 씰을 제거하고 방수 실런트를 도포한 후 새 씰을 설치합니다(잘 맞는지 확인하고 누출);

◦ 베어링 윤활: 리튬 그리스(모델 3#)로 채우고 오일 양은 베어링 캐비티의 1/2-2/3입니다( 과도한 열을 피하십시오);

② 엔진 정비 : 기존 규정에 따라 엔진 오일, 오일 필터, 에어 필터를 교체하십시오. 디젤 엔진의 경우 절차를 수행하고 벨트 장력을 확인하십시오(프레스 변형 ≤15mm).

③ 전기적 유지관리 : 컨트롤러 및 센서의 먼지를 청소(압축공기 이용), 단자점검 블록(느슨함이나 산화가 없는지, 사포를 사용한 모래 산화), 무수 보호 및 결함 테스트 알람 기능.

• 전문적인 유지 관리

① 펌프 성능 교정(6개월에 한 번) : Kecheng의 애프터 서비스 엔지니어가 유량/양정을 테스트하고, 규정 준수를 보장하기 위해 임펠러 간극과 엔진 속도를 조정합니다.

② 부식방지펌프의 관류부품 점검(3개월에 1회) : 다음 사항을 점검한다. 스테인레스 스틸/불소수지 부품의 부식이나 균열을 제거하고 적시에 손상된 부품을 교체하십시오. 방식.

유지보수 주기표(펌프 유니트 전용)
