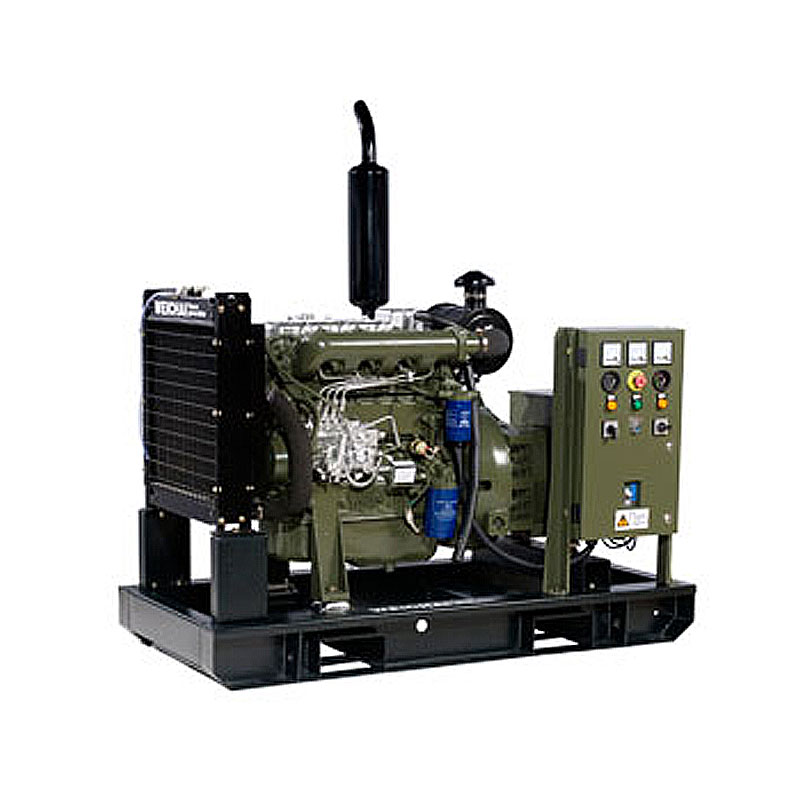

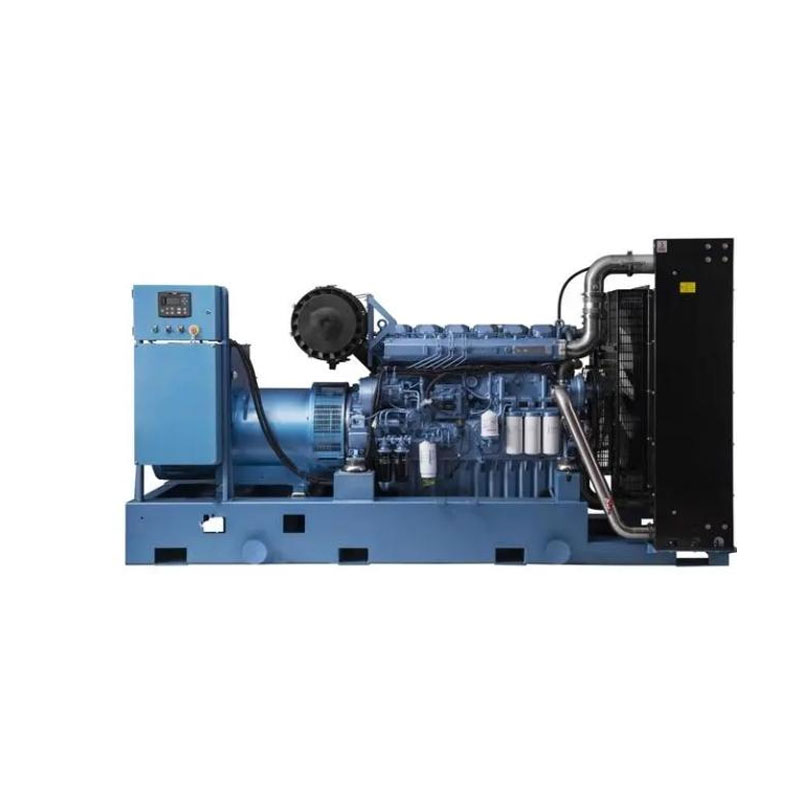

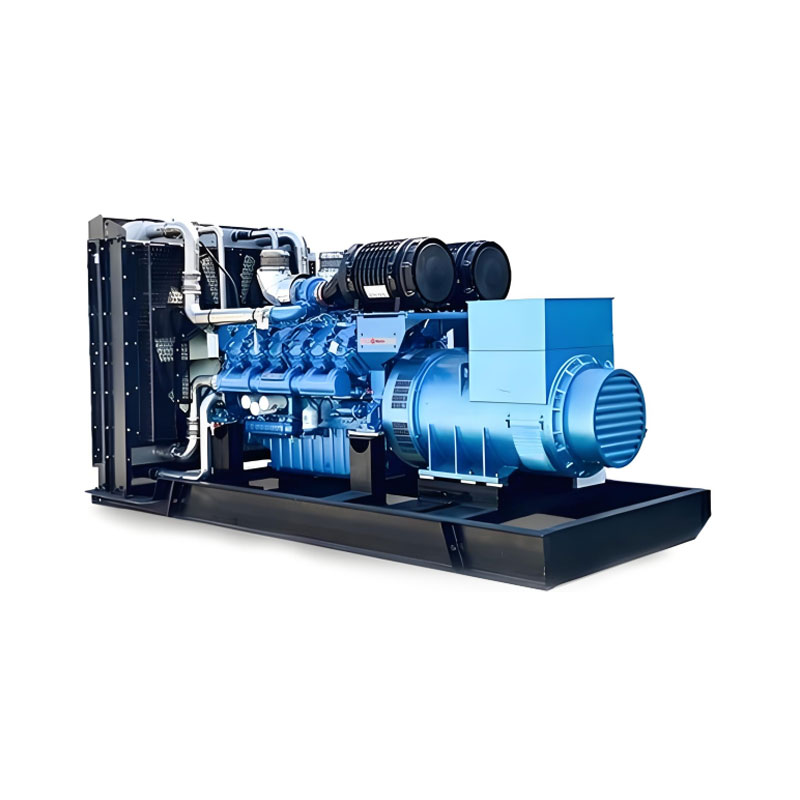

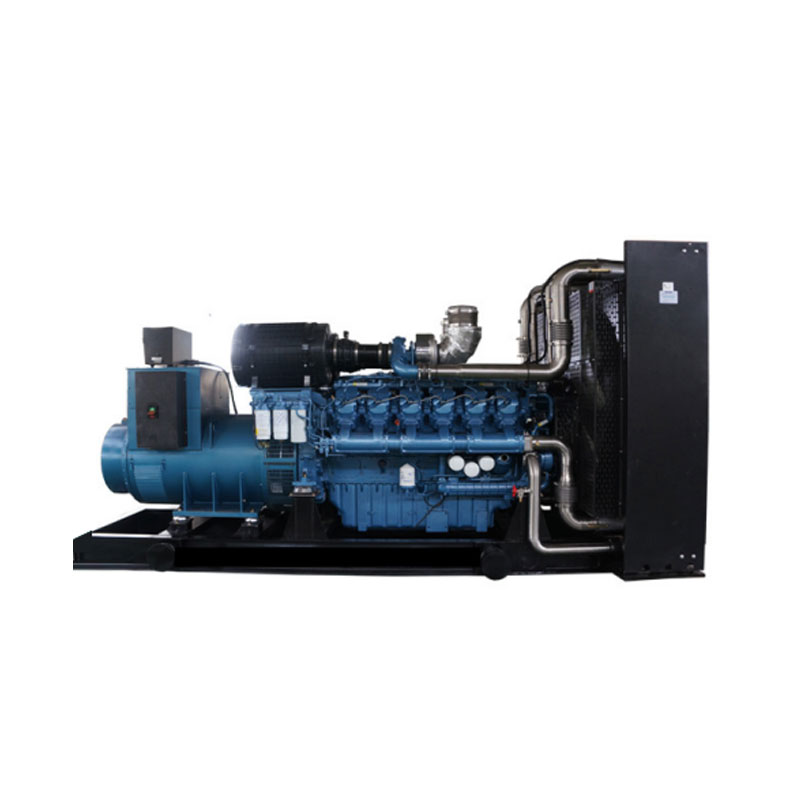

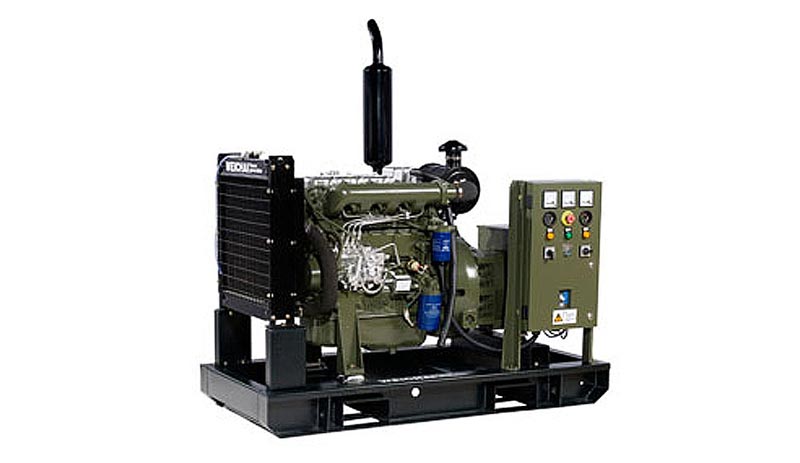

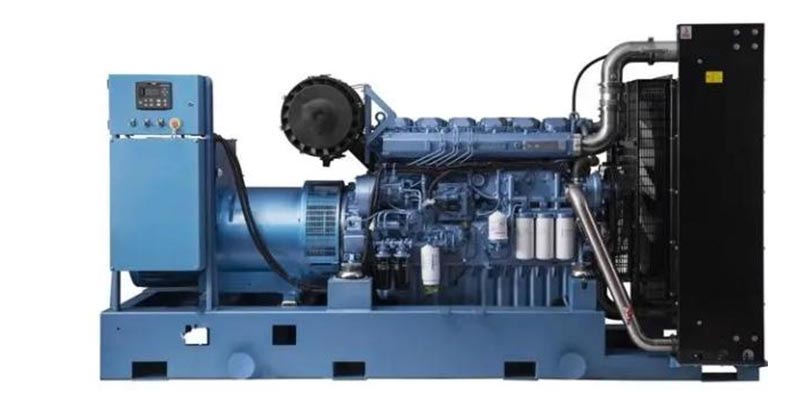

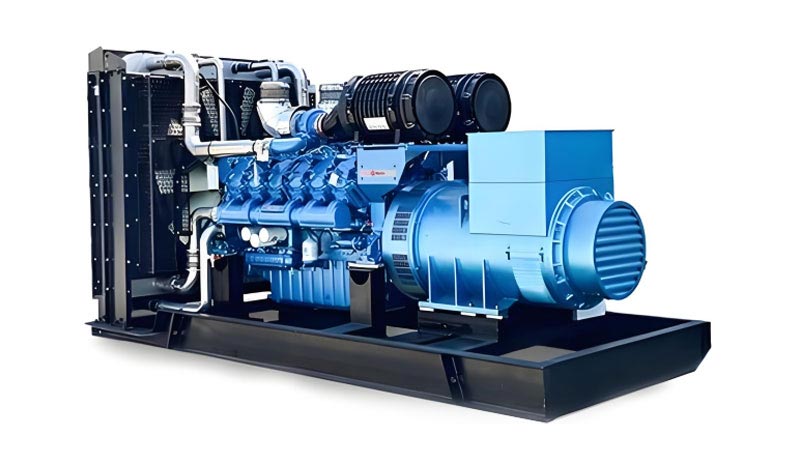

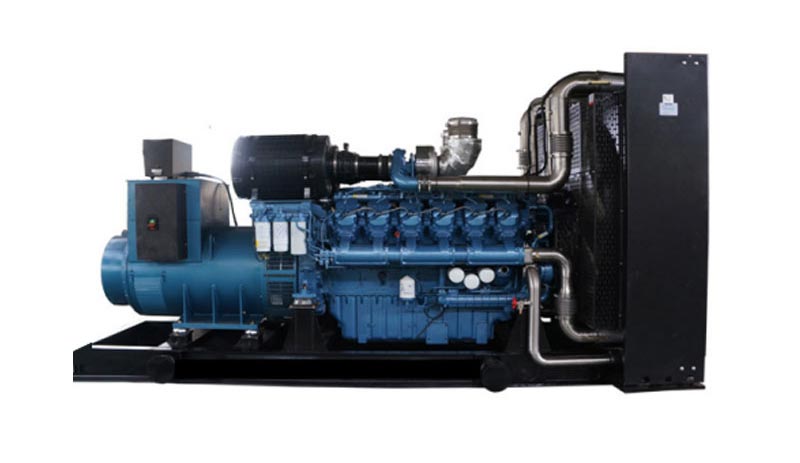

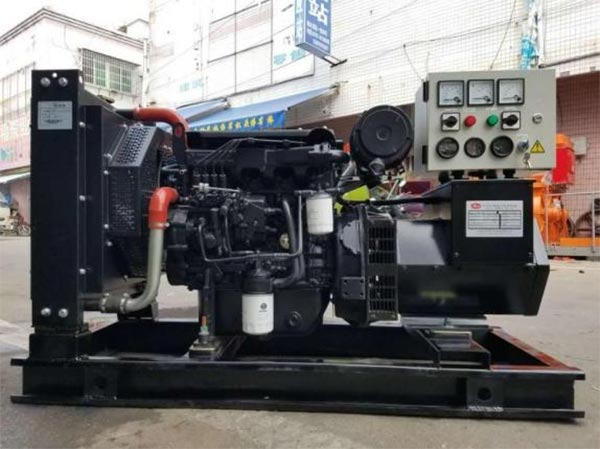

Weichai 발전기 세트

Kecheng이 중국에서 제작한 Weichai 발전기 세트는 안정적인 전력을 중심으로 한 발전 장비 세트입니다. 이 장치 시리즈의 전력 범위는 20~1,500kW입니다. 핵심 전력은 성숙하고 시장 테스트를 거친 기술을 채택합니다. Weichai 시리즈 디젤 엔진은 동력 장치의 기본 신뢰성을 보장합니다. 유닛이 주목하는 것은 통합 설계의 환경 적응성은 무거운 부하 조건에서도 안정적으로 작동할 수 있으며 양호한 상태를 유지할 수 있습니다. 연비. 제품은 관련 국가 표준을 엄격히 준수하며 핵심 구성 요소는 다음과 함께 제공됩니다. 최대 2년의 보증 서비스. 산업 생산에 있어서 지속적인 전력 공급인지, 임시 전력인지 엔지니어링 공사에 공급하거나 상업 장소의 비상 백업용으로 오랫동안 사용되어 온 이 제품은 Weichai와 협력하여 견고하고 효율적인 전력 지원을 제공할 수 있습니다. 분들이 선호하는 솔루션입니다. 안정성과 실용성을 추구합니다.

이는 소형(20-100KW), 중형(100-500KW), 대형(500-1500KW)의 세 가지 전력 범위를 포괄합니다.

적용 시나리오(Weichai Power에 대한 독점 적용)

1. 민간 및 지역사회 비상 시나리오(20-100KW)

• 적용 가능한 시나리오: 오래된 커뮤니티(엘리베이터 및 워터 펌프의 비상 전원 공급 장치), 주거지 커뮤니티(공공 조명/정전 시 충전 파일), 소규모 요양원(기본 의료 장비/생활시설)

• 핵심 가치: Weichai WP4 엔진의 고장률은 연간 0.3% 이하입니다. 전원 공급 후 15초 이내에 시작됩니다. 실패, 엘리베이터 함정 방지 및 노인 의료 장비 중단. 기기의 소음 70dB@10미터 이하(소형 모델의 경우)이며 주거 지역의 소음 기준을 준수합니다. 가득 찬 연료 탱크를 사용하면 8~12시간 동안 지속될 수 있어 민간 사용의 단기 비상 요구 사항을 충족하고 별도의 작업이 필요하지 않습니다. 빈번한 유지 관리.

2. 상업 및 서비스 장소 시나리오(50-300KW)

• 적용 가능한 시나리오: 체인 슈퍼마켓(콜드 체인 냉장고/백업 금전 등록기 시스템), 스타 호텔(객실 에어컨/국제회의장 장비), 커뮤니티 클리닉(주입펌프/기본검사) 악기)

• 핵심 가치: Weichai WP6 엔진의 연료 소비량은 200g/(kW · h) 정도로 낮으며 연간 운영 비용은 유사한 장치보다 15%-20% 낮습니다. Kecheng 지능형 ATS는 "주 전원" 간 충격 없는 전환을 가능하게 합니다. 콜드체인의 정전으로 인한 식품의 변질을 방지하는 '파워유닛'(0.5초 이하). 지원 모바일 APP을 통한 원격 모니터링이 가능하며, 한 사람이 여러 매장을 관리할 수 있습니다.

3. 산업 및 제조 시나리오(300-1500KW)

• 적용 가능한 시나리오: 중장비 공장(공작기계 및 스탬핑을 위한 주 및 백업 전원 공급 장치) 장비), 자동차 제조업체(용접 로봇/도장 생산 라인), 화학 산업 단지 (대형 원자로/순환수 펌프)

• 핵심 가치: Weichai WP12/WP17 엔진은 24시간 동안 연속 완전 부하 작동을 견딜 수 있습니다(연간 작동). 시간 ≥ 8,000시간), 고강도 산업 생산에 적합합니다. 고전압 모델(6kV)은 산업용 전력망에 직접 연결되므로 전압 감소 장비에 대한 투자가 줄어듭니다. 웨이차이 엔진의 애프터 서비스 네트워크는 전국을 포괄하며 결함 응답 시간은 4시간을 넘지 않습니다.

4. 엔지니어링 및 인프라 시나리오(100-1000KW)

• 적용 시나리오: 고속도로 건설(혼합 플랜트/박스 거더 타설 장비), 도시 지하철 건설 (쉴드머신용 보조전원 공급/터널 환기), 수자원 보전 허브 프로젝트(게이트 호이스트/모니터링 장비)

• 핵심 가치: Weichai 엔진은 강화된 피스톤과 크랭크샤프트를 갖추고 있어 3배의 내구성을 갖습니다. 시동 전류(엔지니어링 모터 부하에 적합)로 시동 중 실속을 방지합니다. Kecheng 방진 구조(본체 프레임을 10mm로 두꺼워짐)로 건설 현장의 울퉁불퉁한 운반에 적합합니다. IP54 먼지 엔지니어링 먼지 및 비 환경에 강한 방수 기능을 제공합니다.

5. 원격 지역 및 실외 시나리오(50-500KW)

• 적용 가능한 시나리오: 산악 광산 현장(파쇄 장비 및 광산 트럭 충전), 국경 경비대 기둥(가정용 전력 및 난방 보조시설), 섬어촌(해수담수화 충전) 장비 및 어선)

• 핵심 가치: Weichai 엔진은 -35 ℃에서 시동할 수 있습니다(옵션 "엔진 오일 + 냉각수 + 연료" 삼중 예열). 원격 저온 환경에 적합합니다. 연료 소비율은 195g/(kW · h)만큼 낮습니다. 중형 모델), 장기 현장 운영 비용을 통제할 수 있습니다. Weichai의 서비스 네트워크는 다음과 같습니다. 편리한 예비 부품 공급이 가능한 원격 지역이므로 판매 후 문제에 대해 걱정할 필요가 없습니다.

제품 장점 (Weichai Power의 핵심 경쟁력)

기술적인 매개변수(전체 출력 범위: 20-1500KW)

기술적 특징 (Weichai Power 전용 설계)

1. Weichai 엔진의 핵심 기술

• 소형 모델(20-100KW, WP4/WP6):

① '고압 커먼레일(2000bar) + 터보차저 인터쿨링' 기술을 채택해 연소 효율이 15% 증가합니다. 저온시동시 흡기예열을 통해 시동 가능 플러그(-25℃ 시작 가능).

② 경량 설계(WP4 전체 무게는 350kg에 불과), 전체 장치 부피가 작아 적합합니다. 공간이 제한된 커뮤니티 및 편의점 시나리오에 적합합니다.

③ Weichai의 독자적인 ECU 제어 시스템은 엔진의 작동 상태를 실시간으로 모니터링하여 결함이 조기에 발견되도록 합니다. ≥98%의 경고 정확도로 갑작스러운 종료를 방지합니다.

• 중형 모델(100-500KW, WP6/WP10):

① 웨이차이 WP10은 저속 토크를 35% 증가시키는 '고효율 터보차저 시스템'을 탑재했다. (1500r/min에서 토크 ≥1400N · m), 엔지니어링 모터 시동에 적합합니다.

② 듀얼 오버헤드 캠샤프트(DOHC) + 4밸브 설계로 흡기효율 20% 향상 및 배출가스 충족 국가 IV 표준으로 환경 보호 요구 사항이 높은 상업 시나리오에 적합합니다.

③ Weichai의 독창적인 공장 냉각 시스템(워터 펌프 + 팬)은 높은 방열 효율을 갖추고 있으며 과열 위험 없이 50℃ 고온 환경에서 최대 부하로 작동합니다.

• 대형 모델(500-1500KW, WP12/WP17):

① Weichai WP17은 V형 12기통 대형 엔진입니다. 실린더 블록은 버미큘러 흑연 주조로 만들어졌습니다. 일반 주철보다 강도가 80% 더 높은 철로 산업의 무거운 하중에도 견딜 수 있습니다. 영향.

② 국가 V/Euro V 배기가스 배출 기준을 충족하는 배기가스 후처리 시스템(SCR+DPF)은 다음과 같은 용도에 적합합니다. 엄격한 환경 보호 요건을 갖춘 산업 단지;

③Weichai의 지능형 연료 절약 기술(연료 분사 전진 각도를 자동으로 조정) 부하)는 유사한 엔진보다 연료를 5% ~ 8% 적게 소비하며 장기간 작동에 상당한 이점이 있습니다. 비용.

2. Kecheng 맞춤형 통합 기술

• 지능형 컨트롤러(KCPLC 시리즈) :

① 소형 모델(KCPLC-03) : 전압, 전류, 수온 등 핵심 파라미터 표시 및 지원 기본 오류 경보(수온 높음, 오일 압력 낮음);

② 중형 모델(KCPLC-04) : 모바일 APP을 통한 원격 모니터링(4G 네트워크 연결) 및 피크-밸리 전력 소비 관리(출력 전력 자동 조정), 전기료 10~15% 절감 매년 청구서.

③ 대형 모델(KCPLC-05) : 고전압 파라미터 모니터링(6kV 전압/전류), 다중 기계 지원 병렬 제어(부하 균형 편차 ≤5%)를 달성하기 위해 산업용 DCS 시스템에 연결할 수 있습니다. 무인 작동.

• 보호 및 적응 구조:

①방진, 방수 : 중소형 모델은 IP54 보호 제공 (본체 이중 밀봉 + 50메쉬 먼지 필터), 대형 모델에는 옵션으로 IP65를 장착할 수 있습니다(전체 기계가 밀봉되어 있으며 최대 0.5m 깊이의 물에 단기간 침수되는 것을 견딜 수 있습니다.

② 방진, 부식방지 : 중대형 모델의 차체 프레임에 16Mn 망간을 용접 강철 (두께 8-12mm), 표면에 아연 + 부식 방지 페인트가 뿌려져 있습니다 (염수 분무 테스트 ≥1200 시간), 엔지니어링 및 해안 시나리오에 적합합니다.

③ 편리한 배치 : 소형 모델의 경우 트레일러 유형(픽업 트럭 견인, 최소 회전 반경 5 이하) 미터)를 사용할 수 있습니다. 대형모델의 경우 모듈식 설계(블록운송, 현장조립)를 채택하고 있으며, 설치 기간은 4시간 이하입니다.

3. Weichai를 위한 독점적인 적응 및 최적화

• 연료 시스템: Weichai 엔진의 요구 사항과 호환되며 다음의 원래 연료 필터 요소를 채택합니다. 웨이차이(여과정도 5μm), 연료파이프라인은 내유성 고무호스(지정브랜드)를 사용합니다. Weichai) 연료 불순물이 연료 인젝터를 막는 것을 방지합니다.

• 윤활 시스템: Weichai 특수 엔진 오일(CH-4 15W-40, API 표준 준수)이 사용됩니다. 기름 일반 엔진오일에 비해 교환주기가 25% 길어 엔진 마모가 적습니다.• A/S 연계: The Kecheng 컨트롤러는 Weichai 엔진 ECU의 오류 코드를 읽을 수 있습니다. 오류가 발생하면 동기식으로 푸시됩니다. Weichai 애프터 서비스 시스템에 "고장 진단 - 예비 부품 할당 - 현장 유지 관리'를 수행하고 유지 관리 효율성을 30% 향상시킵니다.

전력 선택(웨이차이 전력 정밀 매칭)

1.Core 선정기준

2. 일반적인 시나리오에 대한 전원 권장 사항

이용방법(웨이차이부대 단독운영)

1.시동 전 점검(Weichai 엔진의 핵심 사항)

2.시동운전(전력분할과정)

(1) 소형 모델(20-100KW, WP4/WP6)

1. 예열 시작: 연료 밸브를 엽니다 → Kecheng 컨트롤러의 "수동" 모드를 입력 → 누르십시오 저온 환경에서 "예열" 버튼(Weichai 예열 플러그가 작동하고 표시등이 꺼짐) 프로세스를 완료하십시오. -25℃에서 60초간 예열) → "시작" 버튼을 눌러주세요.

2. 상태점검 : 엔진시동 후 회전속도(1500r/min±50r/min)와 오일압력을 관찰한다. (≥0.3MPa, 원래 Weichai 압력 게이지), 3분간 안정화합니다.

3. 로딩 작업: 출력 스위치를 닫고 점진적으로 로딩합니다(먼저 50% 부하를 추가하고 5분간 실행한 다음 100%로 증가), Weichai 엔진에 대한 영향을 피합니다(일회성 전체 부하 로딩은 금지됨).

(2) 대형 모델(500-1500KW, WP12/WP17)

1. 고전압 준비: 고전압 스위치 캐비닛의 "접지 스위치"가 열려 있는지 확인 → "단로기"가 닫혀 있습니다. → Weichai에서 승인한 고전압 테스터(내전압 10kV)를 사용하여 전기가 없는지 확인하십시오.

2. 시동 프로세스: 유압 시동 → 엔진 속도가 1500r/min으로 상승 → Weichai ECU 매개변수 확인(물 온도 ≤85℃, 오일 압력 ≥0.3MPa) → 고전압 회로 차단기를 닫습니다.

3. 단계별 로딩 : "20%→50%→80%→100%" 순으로 로딩(각 스테이지 간 5분 간격), 과부하를 방지하기 위해 Kecheng 컨트롤러를 통해 Weichai 엔진의 부하율(100% 이하)을 모니터링합니다.

3. 운전 감시 및 정지(Weichai 엔진 보호)

• 모니터링 초점: Weichai 엔진 ECU 매개변수의 실시간 보기(수온 ≤95℃, 오일 압력) ≥0.2MPa, 연료 압력 ≥1.0MPa), Kecheng 컨트롤러에 표시되는 전압/전류(≤ 정격 값)

• 예외 처리:

① 엔진의 높은 수온: Weichai 냉각 시스템(냉각수 수준, 팬 속도)을 확인하고 청소하십시오. 라디에이터 먼지(0.2MPa의 압축 공기로 안에서 밖으로 불어냅니다).

② ECU 오류 코드: Kecheng 컨트롤러를 통해 오류 코드를 읽고 Weichai 애프터 서비스에 문의하십시오. 문제 해결(예: "P0193"은 연료 압력 센서 결함을 나타냄)

• 종료 프로세스:

① 하역 : 모든 부하 스위치를 분리하고 무부하 상태로 한다.

② 냉각 : 웨이차이 엔진을 8~10분간 공회전(터보차저 냉각 및 코킹 방지) 고온 차단).

③ 정지 : "정지" 버튼 누르기 → 연료 밸브 닫기(장기 정지 시) → 고전압 모델의 경우 닫기 ④ 마무리: Weichai 엔진의 공기 필터/연료 필터를 청소하고, 엔진본체(엔진오일, 냉각수)의 누유를 확인하고, 운전일지를 기록합니다.

안전 및 보호(Weichai 장치 사양)

1. 설치 안전성 (Weichai Power와 호환 가능)

• 장소 및 고정:

① 화염으로부터 멀리 떨어진(≥15m) 통풍이 잘되는 곳에 설치하십시오. Weichai 엔진의 배기구 화상을 피하기 위해 사람이 없는 장소(배기 온도 ≥550℃)에 직면해야 합니다.

② 지상 하중 지지력은 장치 무게의 1.5배 이상이어야 합니다. 6000kg 단위, 그것은 9000kg/㎡ 이상이어야 합니다). 프로젝트의 임시 부지는 파쇄된 재료로 포장되어야 합니다. 돌과 강철판(침하를 방지하기 위해), 강철판은 지지대 아래에 배치해야 합니다(받침대 포함). 면적은 0.5㎡/다리 이상).

③ 고전압 케이블 포설 : 아연 도금 강관 (벽 두께 ≥5mm), 매설 깊이 ≥0.7 미터(엔지니어링 차량에 치이는 것을 방지하기 위해), 케이블 표시는 명확해야 합니다("Special"으로 표시됨). Weichai 고전압 장치용").

• 전기 안전:

① 접지방식 : 저전압 모델의 접지저항은 4Ω 이하, 고전압 모델의 경우 10Ω 이하입니다. 접지 전극은 ∠50×50×5(길이 ≥2.5미터)의 아연 도금 앵글 강철을 사용하여 안정적으로 연결됩니다. Weichai 엔진 블록(정전기 축적을 방지하기 위해).

② 부하 배선 : 임시 엔지니어링 라인에는 YCW 고강도 고무 피복 케이블을 사용하십시오. (내유성/내마모성, Weichai 권장 사양에 부합). 터미널 블록은 다음과 같아야 합니다. 구리 노즈로 단단히 누르십시오(Weichai 표준에 맞는 토크). 모터 부하의 경우 보호 중립 전선을 연결해야 합니다.

③ 고전압 작동 : 6kV 모델의 경우 Weichai 승인 고전압 절연 도구 (절연 장갑/부츠, 전압 감지기(내전압 10kV)를 제공해야 합니다. 수술 중에는 두 사람이 협력해야 하며(운전자 1명, 감독자 1명) "고전압 작업"을 작성해야 합니다. 티켓".

• 화재 예방 구성:

① 설치장소에는 8kg ABC 건조분말소화기 2대가 비치되어 있습니다. (5m 이내 거리) 장치) 및 1개의 화재 모래밭(2입방미터 이상). 겹쳐 쌓이는 것은 엄격히 금지되어 있습니다. Weichai 엔진 주변의 가연성 물질(디젤 드럼, 목재 등).

② "웨이차이 전력, 비운영자 접근 금지", "고압" 등의 경고 표지판을 게시합니다. 위험'을 표시하고 밤에는 빨간색으로 깜박이는 경고등을 걸어 놓습니다.

③ 화재비상대응계획을 수립하고, 운영자를 조직하여 분기별로 훈련을 실시한다. Weichai 엔진의 특수 소화 공정).

2. 작동 안전성(Weichai 엔진 사양)

• 인력 요구사항:

①운전자는 웨이차이(Weichai)와 케청(Kecheng)의 합동 교육을 받아야 합니다. (웨이차이 엔진 작동 및 문제 해결). 평가를 통과한 후에는 "Weichai Engine Unit Operation"으로 직위를 맡을 수 있습니다. 인증서".

② Weichai 엔진을 시동하기 전에 오일 레벨을 확인해야 합니다. (두 가지 모두 필수입니다. 실린더 당김). 작동 중에는 고온의 부품(배기 매니폴드, 터보차저, 온도 ≥500℃).

③ 엔지니어링 시나리오에서 작업할 때는 안전모, 미끄럼 방지 신발 및 작업복을 착용하십시오. 고전압용 작업 중에는 추가 절연 장비를 착용해야 합니다.

• 운영 금기사항:

① Weicha 고유의 엔진 오일/필터 부품이 아닌 부품을 사용하지 마십시오. 그렇지 않으면 Weichai 보증이 상실되며, 엔진 고장의 원인이 됩니다.)

② 엔진 오일이나 냉각수 없이 Weichai 엔진을 시동하는 것은 금지되어 있습니다. (1회 공회전으로 인해 엔진 마모가 발생할 수 있습니다.) 실린더 블록).

③ 부하 상태에서 고전압 스위치를 분리하는 것은 엄격히 금지되어 있습니다(Weichai에 영향을 주지 않기 위해). 발전기를 손상시키고 여자 시스템을 손상시킵니다).

④ 뇌우시 고전압 모델의 작동을 엄격히 금지합니다. 전원 공급 장치는 다음과 같아야 합니다. 낙뢰를 방지하기 위해 방전을 위해 연결을 끊고 접지했습니다.

• 긴급 대응:

① 엔진화재 : 즉시 기계를 정지 → 연료밸브를 잠근다 → 건조분말소화기를 사용하여 분사한다. 화염 밑부분(연료 화재를 소화하기 위해 물을 사용하지 마십시오) → 주변 사람들을 대피시키십시오.

② 기름 누출 : 기계 정지 → Weichai 송유관 점검 (조인트가 느슨하지 않은지, 밀봉 링이 손상됨) → 원래 Weichai 밀봉 링을 교체하고 특수 오일을 보충한 후 시작하십시오. 다시.

③ 고전압 누출 : 상위 전원 차단 → 절연 장비 착용 → 고장 격리 절연봉으로 고정 → 고압선/단자대 파손 여부(손상, 접지 여부)를 확인하세요.

3. 안전 유지(Weichai 애프터 서비스 표준)

• 유지보수 전 준비 사항:

① 본 기기의 전원을 차단합니다. (저압용 메인 스위치와 차단기를 분리하고, 고전압 접지), 연료 밸브를 닫고 "정비 중, 시동하지 마십시오"라는 경고 표시를 걸어 놓고 알립니다. 전원을 차단하는 관련 부하.

② Weichai 엔진을 유지보수하려면 Weichai 정품 도구(특수 렌치 및 토크 등)를 사용해야 합니다. 렌치) 및 예비 부품은 정품 Weichai 제품이어야 합니다(Kecheng은 공인 조달 채널을 제공합니다).

③대형 모델을 유지하기 전 냉각 시스템의 압력을 해제해야 합니다(벤트 밸브를 열어야 함). 뜨거운 물이 분사되어 사람이 다치는 것을 방지합니다.

• 핵심 유지 관리 프로젝트:

① 엔진 오일 교환: 웨이차 전용 엔진 오일을 600~1000시간마다 교환(웨이차 엔진에 따라 다름) 모델). 사용한 오일은 전용 폐유통에 붓습니다. (적격 기관에 인계하여 치료 및 무작위 퇴원 금지).

② 필터 요소 교체: 원래 Weichai 공기 필터/연료 필터는 500시간마다 교체해야 하며, 오일 필터는 오일과 동시에 교체해야 합니다(다른 브랜드의 필터 요소를 혼합하지 마십시오).

③ 엔진 점검 : 웨이차 엔진의 밸브 간극(웨이차 전용 필러 게이지 사용)과 2000시간마다 연료 인젝터의 원자화 상태(Weichai의 애프터 서비스 엔지니어가 수행)를 보장합니다. 그들은 원래의 공장 표준을 충족합니다.

• 유지보수 후 테스트:

유지보수가 완료된 후 장치를 시작해야 하며(30분 동안 무부하 실행), 매개변수를 확인하십시오. Weichai ECU(오류 코드 없음) 및 Kecheng 컨트롤러 표시(정상 전압/전류), 정격의 50%까지 부하 전원을 켜고 1시간 동안 작동합니다. 이상이 없는지 확인한 후에 정상 부하에 연결하면 됩니다.

유지보수 주기표(Weichai 유닛 전용)
